Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: GYCFT4-288G652D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
288 χαλαρό στρώμα σωλήνων G652D που προσαράσσει φγμένο το αέρας καλώδιο GCYFT4-288 Mikrokabel μικροϋ |
Αρίθμηση ινών: |
288F |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
9.4mm±0.2mm |
Εξωτερική θήκη: |
PA12 |
Εκτατή δύναμη: |
1000N |
Μέγεθος Microduct: |
14/12mm |
Απόσταση φυσήγματος: |
1500m |
Όνομα προϊόντων: |
288 χαλαρό στρώμα σωλήνων G652D που προσαράσσει φγμένο το αέρας καλώδιο GCYFT4-288 Mikrokabel μικροϋ |
Αρίθμηση ινών: |
288F |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
9.4mm±0.2mm |
Εξωτερική θήκη: |
PA12 |
Εκτατή δύναμη: |
1000N |
Μέγεθος Microduct: |
14/12mm |
Απόσταση φυσήγματος: |
1500m |
288 χαλαρό στρώμα σωλήνων G652D που προσαράσσει φγμένο το αέρας καλώδιο GCYFT4-288 Mikrokabel μικροϋπολογιστών
Περιγραφή
Χρησιμοποιώντας αέρας-φγμένη τη Huiyuan τεχνολογία ινών, προσφέρουμε μια οικονομία και μια εύκαμπτη εγκατάσταση των καλωδίων οπτικών ινών. Οι αέρας-ανθισμένες υπηρεσίες οπτικών ινών μας αυξάνουν την ανταγωνιστικότητά σας, και είναι πολύ συμβατή με τα περισσότερα σχέδια υποδομής δικτύου. Με αυτόν τον εξοπλισμό, μπορούμε να εγκαταστήσουμε την ακριβή αρίθμηση του ακριβούς καλωδίου ινών σε έναν μικρότερο αριθμό ημερών. Κατά συνέπεια, σώζοντας το περιττό εργατικό δυναμικό παραδίδοντας τις ιδιαίτερα εξελικτικές λύσεις τηλεγράφησης.
Τεχνική προδιαγραφή
| P/N | GCYF4-288 | |
| Νούμερο ινών | 288 | |
| Χαλαρή αρίθμηση σωλήνων | 9+15 | |
| Αρίθμηση υλικών πληρώσεως | 0 | |
| Ίνα ανά σωλήνα | 12 | |
| Μέθοδος φραξίματος νερού | Επένδυση FRP ή PE | Εμποδίζοντας νήμα νερού |
| Πυρήνας καλωδίων | Νερό που εμποδίζει Kevlar | |
| Πάχος του νάυλον σακακιού | Ονομαστικός: 0.45mm, μέσος όρος: 0.40mm, ελάχιστο: 0.35mm | |
| Ονομαστική διάμετρος | 9.4±0.2mm | |
| Βάρος | 78 kg/km | |
| Μέγιστη εκτατή δύναμη | 1000N | |
| Μέγιστη αντίσταση συντριβής | 800N/100mm | |
Προδιαγραφή ινών
| Ενιαία ίνα τρόπου | 9/125um OS2 G.652D |
| Χρωματική διασπορά | |
| @1285-1330nm CP (nm.km) | ≤3.5 |
| @1550nm CP (nm.km) | ≤1.8 |
| Μείωση - καλώδιο | |
| Μέγιστο @1310nm (dB/km) | 0,35 |
| Μέγιστο @1550nm (dB/km) | 0,24 |
| Μέγιστο @1625nm (dB/km) | 0,26 |
| Κομμένο καλώδιο μήκος κύματος (λcc) (um) | ≤1260 |
| Διάμετρος τομέων τρόπου | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Διάμετρος επένδυσης | 125.0±0.7 |
| Ντυμένη μη-κυκλικότητα | ≤1% |
| Επένδυση diamter (um) | 235-245 |
| Πυρήνας/ντυμένο concentricity λάθος (um) | ≤0.5 |
| Επένδυση/ντυμένο concentricity λάθος (um) | ≤12 |

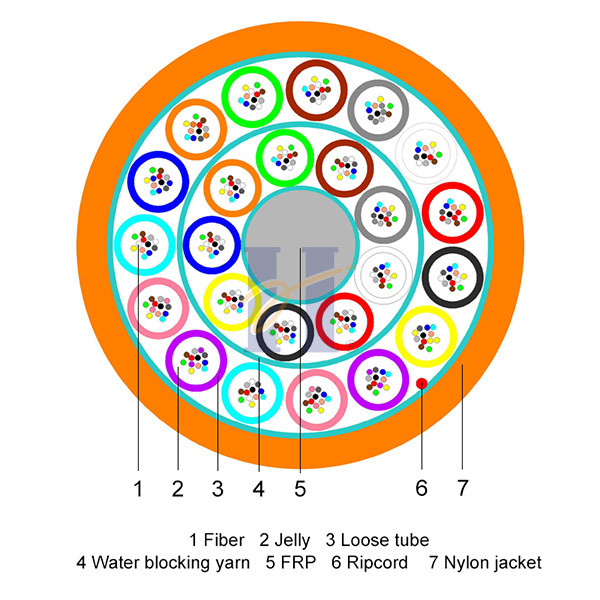

Δομή καλωδίων:
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Απόδοση περιβάλλοντος
| Στοιχείο | Εξεταστική μέθοδος | Εξεταστικά αποτελέσματα |
| Ανακύκλωση θερμοκρασίας | IEC 60794-1-22-F1 | Επιτρεπόμενη πρόσθετη μείωση (1550nm) G.652D/G657 Δa≤0.05 dB/km, Δa αντιστρέψιμο |
| Διείσδυση νερού | IEC 60794-1-22-F5B | Υδάτινη στήλη: καλώδιο 1m & 3m, περίοδος: 24 ώρες Καμία διαρροή νερού μέσω του ανοικτού τέλους του καλωδίου |
| Γεμίζοντας σύνθετη ροή | IEC 60794-1-22-E14 | 70℃, περίοδος: 24 ώρες Καμία σύνθετη ροή από το καλώδιο |
Χρώμα ινών
| 1 μπλε |
| 2 πορτοκάλι |
| 3 πράσινος |
| 4 καφετής |
| 5 γκρίζος |
| 6 άσπρος |
| 7 κόκκινος |
| 8 μαύρος |
| 9 κίτρινος |
| 10 βιολέτα |
| 11 ροζ |
| 12 Aqua |
Χαλαρό χρώμα σωλήνων
| 1 μπλε | 13 μπλε |
| 2 πορτοκάλι | 14 πορτοκάλι |
| 3 πράσινος | 15 πράσινος |
| 4 καφετής | 16 καφετής |
| 5 γκρίζος | Γκρι 17 |
| 6 άσπρος | Λευκό 18 |
| 7 κόκκινος | Κόκκινο 19 |
| 8 μαύρος | 20 μαύρος |
| 9 κίτρινος | 21 κίτρινος |
| 10 βιολέτα | 22 βιολέτα |
| 11 ροζ | 23 ροζ |
| 12 Aqua | 24 Aqua |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC GYCF4 288 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Λεπτομέρειες συσκευασίας
| Νούμερο ινών | Μήκος τυμπάνων (μ) |
Μέγεθος τυμπάνων Φ×W (χιλ.) |
Μέγεθος συσκευασίας L*W*H (χιλ.) |
Ακαθάριστο βάρος (κλ) |
| 288 ίνες | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
