Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: GCYFT4-192G657A1
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
192 φυσώντας φγμένο αέρας καλώδιο GCYF4-192 Kabel μικροϋπολογιστών αέρα καλωδίων οπτικών ινών μικροϋ |
Αρίθμηση ινών: |
192 ίνα |
Τύπος ινών: |
G657A1 |
Διάμετρος (±0.3mm): |
7.8mm |
Βάρος καλωδίων: |
52kg/km |
Χρώμα σακακιών: |
Πορτοκάλι |
Εφαρμογή: |
FTTH |
Απόσταση φυσήγματος: |
1500m |
Όνομα προϊόντων: |
192 φυσώντας φγμένο αέρας καλώδιο GCYF4-192 Kabel μικροϋπολογιστών αέρα καλωδίων οπτικών ινών μικροϋ |
Αρίθμηση ινών: |
192 ίνα |
Τύπος ινών: |
G657A1 |
Διάμετρος (±0.3mm): |
7.8mm |
Βάρος καλωδίων: |
52kg/km |
Χρώμα σακακιών: |
Πορτοκάλι |
Εφαρμογή: |
FTTH |
Απόσταση φυσήγματος: |
1500m |
192 φυσώντας φγμένο αέρας καλώδιο GCYF4-192 Kabel μικροϋπολογιστών αέρα καλωδίων οπτικών ινών μικροϋπολογιστών G657A1
Περιγραφή
Φγμένο το αέρας πήκτωμα-γεμισμένο καλώδιο όλος-διηλεκτρικό σχέδιο μικροϋπολογιστών με μια μικρή εξωτερική διάμετρο, το καθιστά ιδανικό για τις εφαρμογές microduct, που χαμηλώνουν το κόστος επέκτασης, που επιτρέπει τη χρήση της φγμένης αέρας μεθόδου ινών για την εγκατάσταση. Σχεδιασμένος για τα microducts με μια εσωτερική διάμετρο που κυμαίνεται από 8 χιλ. ως 16 χιλ., σύμφωνα με την αρίθμηση ινών.
Τους χαλαρούς σωλήνες αποτελούνται από PBT που παρέχουν τις μεγάλες μηχανικές ιδιότητες κάτω από ένα ευρύ φάσμα των όρων και γεμίζουν με το εμποδίζοντας πήκτωμα νερού.
Τεχνική προδιαγραφή
| P/N | Μικροϋπολογιστής-192 | |
| Νούμερο ινών | 192 | |
| Χαλαρή αρίθμηση σωλήνων | 6+10 | |
| Αρίθμηση υλικών πληρώσεως | 0+2 | |
| Ίνα ανά σωλήνα | 12 | |
| Ονομαστική διάμετρος | 7.8±0.2 χιλ. | |
| Βάρος | 55 kg/km | |
| Ελάχιστη κάμπτοντας ακτίνα - στατική | 12*cable διάμετρος | |
| Ελάχιστη κάμπτοντας ακτίνα - δυναμική | 20*cable διάμετρος | |
| Μείωση ινών καλωδίων (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Θερμοκρασία | Αποθήκευση -40 σε 70℃, εγκατάσταση -10 σε +40℃, λειτουργία -40 σε +70℃ | |
| Ζωή καλωδίων | 30 έτη | |
Προδιαγραφή ινών
| Χαρακτηριστικά | Τιμές |
| Οπτικά χαρακτηριστικά | |
| Διάμετρος τομέων τρόπου | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Συντελεστής μείωσης | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300nm σε 1324nm |
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092ps/(nm2·χλμ) |
| Κόψτε το μήκος κύματος (λcc) | ≤1260nm |
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Μηχανικό χαρακτηριστικό | |
| Κατσάρωμα | ≥4m |
| Πίεση απόδειξης | ≥0.69GPa |
| Δύναμη λουρίδων επιστρώματος | 1.0-5.0N μέση τιμή |
| 1.3-8.9N τιμή κορυφής | |
| Μακρο κάμπτοντας απώλεια | ≤0.75dB @1550nm, Ф20mm, κύκλοι 1 |
| ≤1.5dB @1625nm, Ф20mm, κύκλοι 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 κύκλοι | |
| ≤1.0dB @1625nm, Ф30mm, 10 κύκλοι | |

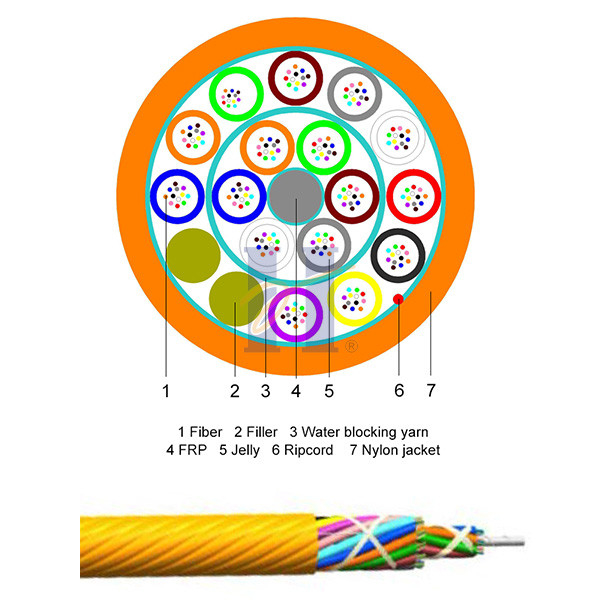

Δομή καλωδίων:
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών
| Ίνα #1: Κόκκινος |
| Ίνα #2: Πράσινος |
| Ίνα #3: Μπλε |
| Ίνα #4: Κίτρινος |
| Ίνα #5: Άσπρος |
| Ίνα #6: Γκρίζος |
| Ίνα #7: Καφετής |
| Ίνα #8: Βιολέτα |
| Ίνα #9: Aqua |
| Ίνα #10: Μαύρος |
| Ίνα #11: Πορτοκάλι |
| Ίνα #12: Ροζ |
Χαλαρό χρώμα σωλήνων
| Χαλαρός σωλήνας #1: Κόκκινος | Χαλαρός σωλήνας #9: Aqua |
| Χαλαρός σωλήνας #2: Πράσινος | Χαλαρός σωλήνας #10: Μαύρος |
| Χαλαρός σωλήνας #3: Μπλε | Χαλαρός σωλήνας #11: Πορτοκάλι |
| Χαλαρός σωλήνας #4: Κίτρινος | Χαλαρός σωλήνας #12: Ροζ |
| Χαλαρός σωλήνας #5: Άσπρος | Χαλαρός σωλήνας #13: Κόκκινος |
| Χαλαρός σωλήνας #6: Γκρίζος | Χαλαρός σωλήνας #14: Πράσινος |
| Χαλαρός σωλήνας #7: Καφετής | Χαλαρός σωλήνας #15: Μπλε |
| Χαλαρός σωλήνας #8: Βιολέτα | Χαλαρός σωλήνας #16: Κίτρινος |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC GCYFT4 192 G657A1 [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Πληροφορίες διαταγής
| Αρίθμηση ινών | Κατηγορία ινών | P/N |
| 192 | G657A1 | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F G657A1 PA 7.8MM |
| 192 | G652D | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F G652D PA 7.8MM |
| 192 | OM1 | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F OM1 PA 7.8MM |
| 192 | OM2 | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F OM2 PA 7.8MM |
| 192 | OM3 | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F OM3 PA 7.8MM |
| 192 | OM4 | ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΗΣ 16X12F OM4 PA 7.8MM |
