Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: GCYFT4-48G652D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
στρώμα 48F G652D που προσαράσσει φγμένο το αέρας μικροϋπολογιστών καλώδιο οπτικών ινών εγκατάστασης |
Αρίθμηση ινών: |
48Fibre |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
5.3MM |
Εξωτερική θήκη: |
πολυαμίδιο |
Εφαρμογή: |
FTTX |
Εγκατάσταση: |
Φύσηγμα Microduct |
Ανθισμένη απόσταση: |
1500m |
Όνομα προϊόντων: |
στρώμα 48F G652D που προσαράσσει φγμένο το αέρας μικροϋπολογιστών καλώδιο οπτικών ινών εγκατάστασης |
Αρίθμηση ινών: |
48Fibre |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
5.3MM |
Εξωτερική θήκη: |
πολυαμίδιο |
Εφαρμογή: |
FTTX |
Εγκατάσταση: |
Φύσηγμα Microduct |
Ανθισμένη απόσταση: |
1500m |
στρώμα 48F G652D που προσαράσσει φγμένο το αέρας μικροϋπολογιστών καλώδιο οπτικών ινών εγκατάστασης καλωδίων υπαίθριο
Περιγραφή
Η οικογένεια του Huiyuan των οικονομικώς αποδοτικών καλωδίων μικροϋπολογιστών οπτικών ινών σχεδιάζεται για τον αέρα εγκαταστάσεων που φυσιέται στα microducts. Η τεχνολογία Microduct παρέχει έναν οικονομικώς αποδοτικό, τέχνη-φιλικό τρόπο να αναβαθμιστεί το δίκτυό σας, το οποίο μπορεί να γίνει κατόπιν παραγγελίας με την ανάπτυξη της ίνας όπως απαιτείται. Αυτή η τεχνολογία είναι επίσης κοινή στις κορεσμένες περιοχές, όπως οι εφαρμογές μετρό, όπου το διάστημα αγωγών είναι πολύ περιορισμένο. Αυτά τα σχέδια καλωδίων είναι συμπαγή και ελαφριά, και περιέχουν την υψηλή πυκνότητα ινών για να μεγιστοποιήσουν την αρίθμηση ινών διαθέσιμη σε μια μικρή διάμετρο καλωδίων.
Το προσαραγμένο χαλαρό σχέδιο σωλήνων είναι διαθέσιμο στις αριθμήσεις μέχρι 288 με τις εξωτερικές διαμέτρους που ποικίλλουν από 5.3mm σε 9.4mm. Το προσαραγμένο χαλαρό καλώδιο σωλήνων παρέχει την εύκολη, πρόσβαση μέσος-έκτασης.
Τεχνική προδιαγραφή:
| P/N | Μικροϋπολογιστής-48 | |
| Νούμερο ινών | 48 | |
| Χαλαρή αρίθμηση σωλήνων | 4 | |
| Αρίθμηση υλικών πληρώσεως | 2 | |
| Ίνα ανά σωλήνα | 12 | |
| Ονομαστική διάμετρος | 5.3±0.1 χιλ. | |
| Βάρος | 27 kg/km | |
| Ελάχιστη κάμπτοντας ακτίνα - στατική | 12*cable διάμετρος | |
| Ελάχιστη κάμπτοντας ακτίνα - δυναμική | 20*cable διάμετρος | |
| Μείωση ινών καλωδίων | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| Θερμοκρασία | Αποθήκευση -40 σε 70℃, εγκατάσταση -10 σε +40℃, λειτουργία -40 σε +70℃ | |
| Ζωή καλωδίων | 30 έτη | |
Προδιαγραφή ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | |
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4µm |
| σε 1550nm | 10.4 ± 0.6mm | |
| Συντελεστής μείωσης | σε 1310nm | ≤0.40dB/km |
| σε 1550nm | ≤0.30dB/km | |
| Διάμετρος επένδυσης | 125.0±1.0µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0% | |
| Διάμετρος επιστρώματος | 245.0±10.0µm | |
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0µm | |
| Μη-κυκλικότητα επιστρώματος | ≤6.0% | |
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8µm | |
| Κατσάρωμα | ≥4m | |
| Πίεση απόδειξης | ≥0.69GPa | |

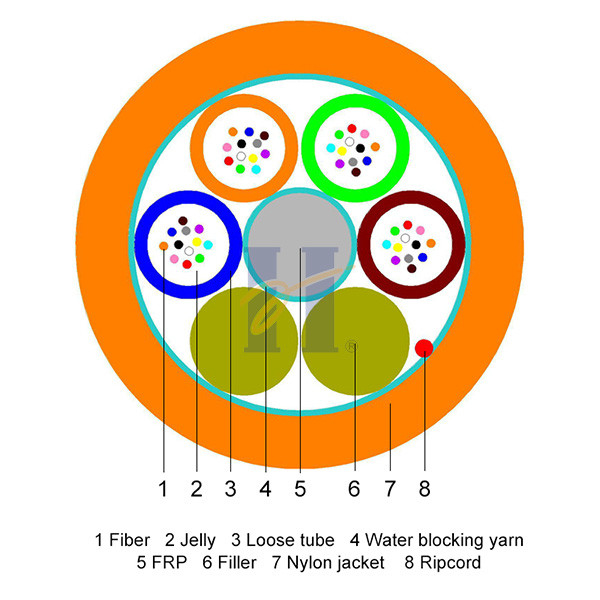

Δομή καλωδίων:
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών
| Ίνα No.1: Κόκκινος |
| Ίνα No.2: Πράσινος |
| Ίνα No.3: Μπλε |
| Ίνα No.4: Κίτρινος |
| Ίνα No.5: Άσπρος |
| Ίνα No.6: Γκρίζος |
| Ίνα No.7: Καφετής |
| Ίνα No.8: Βιολέτα |
| Ίνα No.9: Aqua |
| Ίνα No.10: Μαύρος |
| Ίνα No.11: Πορτοκάλι |
| Ίνα No.12: Ροζ |
Χαλαρό χρώμα σωλήνων
| Χαλαρός σωλήνας No.1: Κόκκινος |
| Χαλαρός σωλήνας No.2: Πράσινος |
| Χαλαρός σωλήνας No.3: Μπλε |
| Χαλαρός σωλήνας No.4: Κίτρινος |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC GCYFT4 48 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Λεπτομέρειες συσκευασίας
| Νούμερο ινών | Μήκος τυμπάνων | Μέγεθος τυμπάνων | Μέγεθος συσκευασίας | Ακαθάριστο βάρος |
| (μ) | Φ×W (χιλ.) | L×W ×H (χιλ.) | (κλ) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
