Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: GYCFT4-192G652D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
192 G652D αέρας-φγμένο Microduct ενιαίο σακάκι καλωδίων μικροϋπολογιστών καλωδίων φγμένο αέρας κανέν |
Αρίθμηση ινών: |
192F |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
7.8mm±0.2mm |
Εξωτερικό σακάκι: |
PA12 |
Εφαρμογή: |
Αέρας που φυσιέται |
Μέγεθος Microduct: |
14.00/12.00mm |
Απόσταση φυσήγματος: |
1800 μέτρο |
Όνομα προϊόντων: |
192 G652D αέρας-φγμένο Microduct ενιαίο σακάκι καλωδίων μικροϋπολογιστών καλωδίων φγμένο αέρας κανέν |
Αρίθμηση ινών: |
192F |
Τύπος ινών: |
G652D |
Διάμετρος (±0.2mm): |
7.8mm±0.2mm |
Εξωτερικό σακάκι: |
PA12 |
Εφαρμογή: |
Αέρας που φυσιέται |
Μέγεθος Microduct: |
14.00/12.00mm |
Απόσταση φυσήγματος: |
1800 μέτρο |
192 G652D αέρας-φγμένο Microduct ενιαίο σακάκι καλωδίων μικροϋπολογιστών καλωδίων φγμένο αέρας κανένα θωρακισμένο Kabel
Περιγραφή
Φγμένη σειρά καλωδίων Huiyuan η αέρας είναι ιδανική για την αέρας-ανθισμένη εγκατάσταση στα microducts, που κατασκευάζονται και που εξετάζονται για τα υπάρχοντα microduct εμπορικά σήματα. Η σειρά ODs από 5.3mm σε περίπτωση λιγότερο από αρίθμησης 72 ινών σε 9.4mm σε περίπτωση αρίθμησης 288 ινών. Το GCYFT4-192, ενιαίος τρόπος, 9/125, G.652.D κατασκευάζεται με το GR-20 επικυρωμένο γυαλί. Διαθέσιμο στις αριθμήσεις ινών από 12 έως 288, το καλώδιο πωλείται σε ένα εξέλικτρο 14.000 σε 20,000feet. Το καλώδιο σχεδιάζεται και κατασκευάζεται για να ταξιδεψει τουλάχιστον 5.000 πόδια μέσα στα microducts στις περισσότερες περιπτώσεις.
Τεχνική προδιαγραφή
| P/N | GCYF4-192 | |
| Νούμερο ινών | 192 | |
| Χαλαρή αρίθμηση σωλήνων | 6+10 | |
| Αρίθμηση υλικών πληρώσεως | 0+2 | |
| Ίνα ανά σωλήνα | 12 | |
| Μέθοδος φραξίματος νερού | Επένδυση FRP ή PE | Εμποδίζοντας νήμα νερού |
| Πυρήνας καλωδίων | Νερό που εμποδίζει Kevlar | |
| Πάχος του νάυλον σακακιού | Ονομαστικός: 0.45mm, μέσος όρος: 0.40mm, ελάχιστο: 0.35mm | |
| Ονομαστική διάμετρος | 7.8±0.2 χιλ. | |
| Βάρος | 55 kg/km | |
| Μέγιστη εκτατή δύναμη | 500N | |
| Μέγιστη αντίσταση συντριβής | 800N/100mm | |
Προδιαγραφή ινών
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες |
| Διάμετρος τομέων τρόπου | 9.2±0.4 | µm |
| 10.4 ± 0,6 | χιλ. | |
| Συντελεστής μείωσης | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 έως 1324 | NM |
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (nm2·χλμ) |
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM |
| Συντελεστής διασποράς | ≤3.5 | CP (NM·χλμ) |
| ≤18 | CP (NM·χλμ) | |
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) | 1,466 | - |
| 1,467 | - | |
| Κατσάρωμα | ≥4 | μ |
| Πίεση απόδειξης | ≥0.69 | GPa |
| Δύναμη λουρίδων επιστρώματος | 1.0-5.0 | Ν |
| 1.3-8.9 | Ν | |
| Μακρο κάμπτοντας απώλεια | ≤0.05 | DB |
| ≤0.05 | DB |

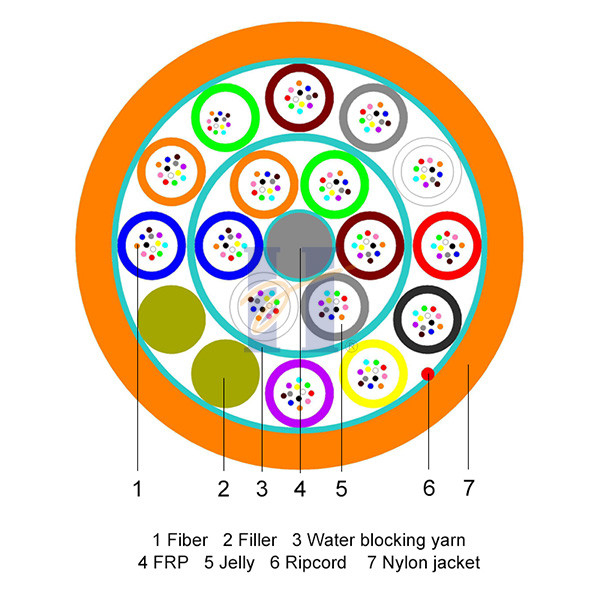

Δομή καλωδίων:
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών
| Ίνα No.1: Κόκκινος |
| Ίνα No.2: Πράσινος |
| Ίνα No.3: Μπλε |
| Ίνα No.4: Κίτρινος |
| Ίνα No.5: Άσπρος |
| Ίνα No.6: Γκρίζος |
| Ίνα No.7: Καφετής |
| Ίνα No.8: Βιολέτα |
| Ίνα No.9: Aqua |
| Ίνα No.10: Μαύρος |
| Ίνα No.11: Πορτοκάλι |
| Ίνα No.12: Ροζ |
Χαλαρό χρώμα σωλήνων
| Χαλαρός σωλήνας No.1: Κόκκινος | Χαλαρός σωλήνας No.13: Κόκκινος |
| Χαλαρός σωλήνας No.2: Πράσινος | Χαλαρός σωλήνας No.14: Πράσινος |
| Χαλαρός σωλήνας No.3: Μπλε | Χαλαρός σωλήνας No.15: Μπλε |
| Χαλαρός σωλήνας No.4: Κίτρινος | Χαλαρός σωλήνας No.16: Κίτρινος |
| Χαλαρός σωλήνας No.5: Άσπρος | |
| Χαλαρός σωλήνας No.6: Γκρίζος | |
| Χαλαρός σωλήνας No.7: Καφετής | |
| Χαλαρός σωλήνας No.8: Βιολέτα | |
| Χαλαρός σωλήνας No.9: Aqua | |
| Χαλαρός σωλήνας No.10: Μαύρος | |
| Χαλαρός σωλήνας No.11: Πορτοκάλι | |
| Χαλαρός σωλήνας No.12: Ροζ |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC GYCF4 192 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Λεπτομέρειες συσκευασίας
| Νούμερο ινών | Μήκος τυμπάνων (μ) | Μέγεθος τυμπάνων Φ×W (χιλ.) | Μέγεθος συσκευασίας L*W*H (χιλ.) | Ακαθάριστο βάρος (κλ) |
| 192 ίνες | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Μηχανική απόδοση
| Στοιχείο | Εξεταστική μέθοδος | Εξεταστικά αποτελέσματα | Διευκρινισμένη αξία |
| Απόδοση έντασης | IEC 60794-1-21-E1 | Βραχυπρόθεσμο: Όρος<0> ΔaLong: Δa≤0.03 DB | Βραχυπρόθεσμο: δείτε τον τεχνικό δείκτη Μακροπρόθεσμο = 0,5 βραχυπρόθεσμα |
| Συντριβή | IEC 60794-1-21-E3 | Βραχυπρόθεσμο: Όρος<0> ΔaLong: Δa≤0.03 DB Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. | Βραχυπρόθεσμος δύναμη συντριβής = 800 Ν Μακροπρόθεσμος δύναμη συντριβής = 400 Ν |
| Επαναλαμβανόμενη κάμψη | IEC 60794-1-21-E6 | Μετά από τη δοκιμή, Δa≤0.03 DB Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. | R=20*cable διάμετρος Κάμπτοντας φορτίο = 50N Κάμπτοντας χρόνοι = 30 |
| Torsion | IEC 60794-1-21-E7 | Μετά από τη δοκιμή, Δa≤0.03 DB Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. | Torsion γωνία = ±180º Torsion φορτίο = 50N Torsion χρόνοι =10 |
| Κάμψη καλωδίων | IEC 60794-1-21-E11A | Μετά από τη δοκιμή, τη οπτική ίνα δεν μπορεί να σπάσουν Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. | R=20*cable διάμετρος 10 στροφές Τα κύκλος ζωών = 5 |
| Όλη η οπτική δοκιμή προχώρησε σε 1550 NM | |||
