Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Epfu-6g652d-PE
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
Φγμένο αέρας καλώδιο FTTx 6 οπτικών ινών Singlemode φγμένη οπτική ίνα G652D EPFU |
Αρίθμηση ινών: |
6F |
Κατηγορία ινών: |
G652D |
Τύπος ινών: |
Singlemode |
Διάμετρος καλωδίων: |
1.35mm |
Χρώμα θηκών: |
Κίτρινος |
Καλώδιο μέταλλο-ελεύθερο: |
ΝΑΙ |
Τύπος εγκατάστασης: |
Microduct |
Όνομα προϊόντων: |
Φγμένο αέρας καλώδιο FTTx 6 οπτικών ινών Singlemode φγμένη οπτική ίνα G652D EPFU |
Αρίθμηση ινών: |
6F |
Κατηγορία ινών: |
G652D |
Τύπος ινών: |
Singlemode |
Διάμετρος καλωδίων: |
1.35mm |
Χρώμα θηκών: |
Κίτρινος |
Καλώδιο μέταλλο-ελεύθερο: |
ΝΑΙ |
Τύπος εγκατάστασης: |
Microduct |
Φγμένο αέρας καλώδιο FTTx 6 οπτικών ινών Singlemode φγμένη οπτική ίνα G652D EPFU
Περιγραφή
Μονάδα ινών EPFU 6V 9/125 SM G657A1 (FU) με 6 ίνες σε ένα στρώμα ενθυλάκωσης που παρέχει την άριστη διαστατική και θερμική σταθερότητα. Ένα εξωτερικό HDPE στρώμα παρέχει ένα υψηλό επίπεδο της προστασίας και των άριστων ιδιοτήτων εγκαταστάσεων. Το FU σχεδιάζεται για το φύσηγμα στα microducts και τις δέσμες σωλήνων. Οι ίνες είναι ξηρές, μην ντυμένες με το πήκτωμα, επιτρέποντας κατά συνέπεια γρήγορα και τη μόλυνση – ελεύθερες συνδέσεις.
Τεχνική προδιαγραφή:
| Στοιχεία | Προδιαγραφή | |
| Οπτική ίνα | G652D | |
| Τύπος ινών | Singlemode | |
| Αριθμός ίνας | ίνα 6 | |
| Εξωτερικό υλικό θηκών | HDPE | |
| Ονομαστική διάμετρος καλωδίων (±0.05mm) | 1.35mm | |
| Βάρος καλωδίων περ. (kg/km) | 1.2 | |
| Σειρά θερμοκρασίας | Εγκατάσταση | -10 έως +40 |
| Αποθήκευση | -20 έως +60 | |
| Λειτουργία | -20 έως +60 | |
| Φύσηγμα αέρα | Εξοπλισμός: PR140, αγωγός: 5/3.5mm, πίεση φυσήγματος: ≤10bar, Χαρακτηριστικό μήκος φυσήγματος: 1000m |
|
| Εφαρμόσιμο microduct | LSZH 5/3.5mm | |
Δοκιμή φυσήγματος:
| Αρίθμηση ινών | 6F |
| Εξοπλισμός δοκιμής | PLUMETTAZ UM25 ERICSSON Φ CATWAY FBT-1,1 |
| Τυποποιημένος αγωγός | 5.0/3.5 χιλ. |
| Πίεση αέρα | 7bar/10bar |
| Χαρακτηριστική απόσταση φυσήγματος | 500m / 1000 μ |
| Χαρακτηριστικός χρόνος φυσήγματος | 12 ελάχιστα/18 λ. |
Προδιαγραφή ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | |
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm |
| σε 1550nm | 10.4 ± 0,6 | χιλ. | |
| Συντελεστής μείωσης | σε 1310nm | ≤0.40 | dB/km |
| σε 1550nm | ≤0.30 | dB/km | |
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | |
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | |
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | |
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | |

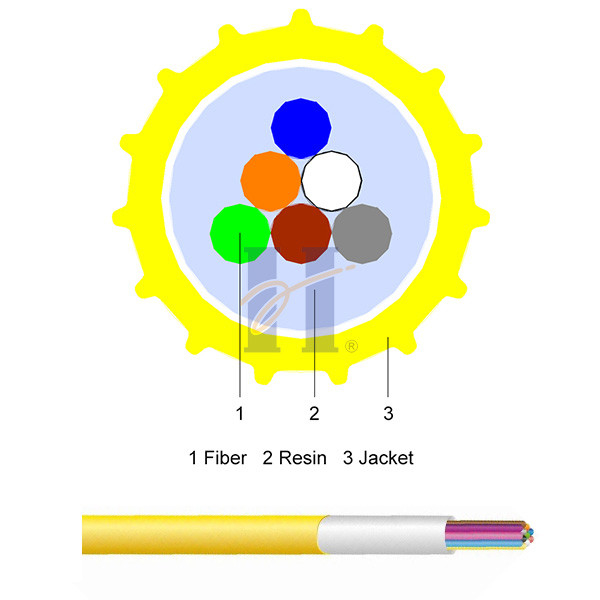

Κατασκευή καλωδίων:
1. G652D ίνα 2. Ρητίνη 3. Ίνες υλικών πληρώσεως 4. Αυλάκι 5. HDPE θήκη
Μηχανική απόδοση (όλες οι οπτικές μετρήσεις σε 1300 NM και 850 NM)
| Δοκιμή | Μέθοδος δοκιμής |
| Εκτατή απόδοση | ΤΟ EN 187000 Α1 501 IEC60 794-12-E1 |
| Εκτατό φορτίο υπηρεσιών | |
| Κάμψη | IEC 60794-1-2-E11A |
| Συντριβή Ι | IEC 60794-1-2-E3 |
| Συντριβή ΙΙ | IEC 60794-1-2-E3 |
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| TIA/EIA 598 | Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC FU 6F G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Λεπτομέρειες συσκευασίας:
| Αρίθμηση ινών |
Μήκος (m/drum) |
Μέγεθος συσκευασίας (χιλ.) |
Ακαθάριστο βάρος (kg/drum) |
| 6 ίνες | 2000m/drum | 510*510*200mm | 9kg |
| 4000m/drum | 510*510*300mm | 12kg |
