Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Epfu-4g652d-1,15
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
Φγμένο αέρας καλώδιο 4 οπτικών ινών φγμένο καλώδιο ινών πυρήνων G652D EPFU |
Αρίθμηση ινών: |
4 πυρήνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
1.15mm±0.03mm |
Βάρος καλωδίων: |
1kg/km |
Υλικό θηκών: |
Όλο νέο HDPE |
Εφαρμογή: |
για την εσωτερική χρήση, δίκτυο |
Απόσταση χτυπήματος: |
1000 μέτρο |
Όνομα προϊόντων: |
Φγμένο αέρας καλώδιο 4 οπτικών ινών φγμένο καλώδιο ινών πυρήνων G652D EPFU |
Αρίθμηση ινών: |
4 πυρήνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
1.15mm±0.03mm |
Βάρος καλωδίων: |
1kg/km |
Υλικό θηκών: |
Όλο νέο HDPE |
Εφαρμογή: |
για την εσωτερική χρήση, δίκτυο |
Απόσταση χτυπήματος: |
1000 μέτρο |

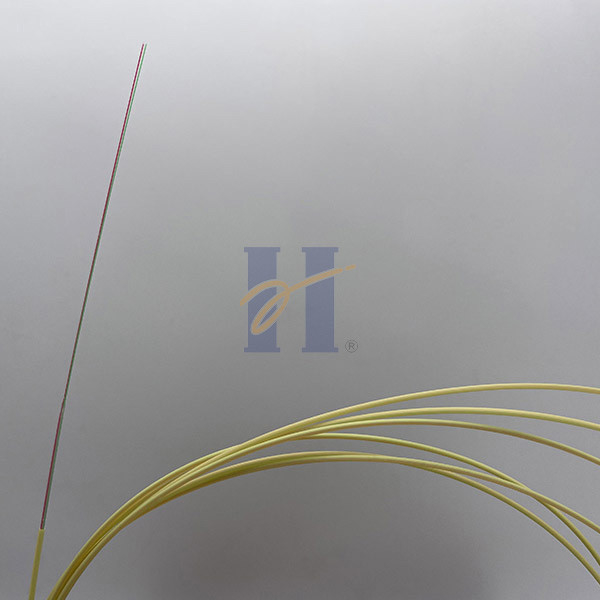

Φγμένο αέρας καλώδιο 4 οπτικών ινών φγμένο καλώδιο ινών πυρήνων G652D EPFU
Περιγραφή
Φγμένα καλώδια μονάδων ινών του Huiyuan τα αέρας (EPFU) είναι οικογένεια των καλωδίων μικροϋπολογιστής-διοχέτευσης για τα microducts μέχρι 3.5mm στην εσωτερική διάμετρο. Είναι ένα ελαφρύ καλώδιο οπτικής ίνας κατασκευής με την έξοχη μικρή διάμετρο, πλήρως διηλεκτρική, όλο το ξηρό και κίτρινο HDPE σακάκι. Οι ίνες καλωδίων κωδικοποιούνται κάτω από EIA/TIA-598, ή θα μπορούσατε να προσαρμόσετε το χρώμα σας. Κάθε καλώδιο μέχρι 24 ίνες που προστατεύονται περιέχει από ένα μαλακό στρώμα ακρυλατών. Τα καλώδια σχεδιάζονται για την εγκατάσταση με το φύσηγμα αέρα.
Τεχνική προδιαγραφή:
| Στοιχεία | Αξία | |
| Οπτική ίνα | G652D | |
| Τύπος ινών | Ενιαίος τρόπος | |
| Αριθμός ίνας | ίνα 4 | |
| Εξωτερικό υλικό θηκών | Πολυαιθυλένιο | |
| Ονομαστική διάμετρος καλωδίων (±0.05mm) | 1.15mm | |
| Βάρος καλωδίων περ. (kg/km) | 1 | |
| Μέγιστη εκτατή δύναμη | Λίγος χρόνος | 9N |
| Σειρά θερμοκρασίας | Εγκατάσταση | -10℃ σε +40℃ |
| Αποθήκευση | -20℃ σε +60℃ | |
| Λειτουργία | -20℃ σε +60℃ | |
Δοκιμή φυσήγματος:
| Αρίθμηση ινών | 4F |
| Τυποποιημένος αγωγός | 5.0/3.5 χιλ. |
| Πίεση αέρα | 10bar |
| Χαρακτηριστική απόσταση φυσήγματος | 1000 μ |
| Χαρακτηριστικός χρόνος φυσήγματος | 20 λ. |
Προδιαγραφή ινών:
| Χαρακτηριστικά | Παράμετρος | Μονάδες | |
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm |
| σε 1550nm | 10.4 ± 0,6 | χιλ. | |
| Συντελεστής μείωσης | σε 1310nm | ≤0.40 | dB/km |
| σε 1550nm | ≤0.30 | dB/km | |
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | |
| Πίεση απόδειξης | ≥0.69 | GPa | |
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν |
| Τιμή κορυφής | 1.3-8.9 | Ν | |
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι, σε 1550nm | ≤0.05 | DB |
| Ф32mm, κύκλοι 1, σε 1550nm | ≤0.05 | DB | |
Δομή καλωδίων:
1. Οπτική ίνα 2. Ρητίνη 3. Ίνες υλικών πληρώσεως 4. Αυλάκι 5. HDPE θήκη
Πρότυπα:
| ITU-Τ G.652.D | Χαρακτηριστικά μιας single-mode οπτικής ίνας και ενός καλωδίου |
| ANSI/TIA/EIA 598-γ | Κωδικοποίηση χρώματος καλωδίων οπτικής ίνας |
| IEC 6079412:2017 | Καλώδια οπτικής ίνας - μέρος 1-2: Γενική προδιαγραφή - βασική διαδικασίες δοκιμής οπτικών καλωδίων - γενική καθοδήγηση |
| IEC 60068238:2009 | Περιβαλλοντική δοκιμή - μέρος 2-38: Δοκιμές - δοκιμή Z/AD: Σύνθετη κυκλική δοκιμή θερμοκρασίας/υγρασίας |
| IEC 607945:2014 | Καλώδια οπτικής ίνας - μέρος 5: Τμηματική προδιαγραφή - Microduct που τηλεγραφεί για την εγκατάσταση με το φύσηγμα |
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Επίσης δεχτείτε το προσαρμοσμένο μήκος τυμπάνων
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Αριθ. | 1 | 2 | 3 | 4 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC EPFU 4 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Λεπτομέρειες συσκευασίας:
| Αρίθμηση ινών |
Μήκος (m/drum) |
Μέγεθος συσκευασίας (χιλ.) |
Ακαθάριστο βάρος (kg/drum) |
| 4 ίνες | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
