Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Epfu-4g657a1-PE1.15
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
Φγμένη εγκατάσταση 4 ινών FTTx αέρας καλώδιο οπτικών ινών μικροϋπολογιστών G652D EPFU |
Αριθμός ινών: |
4F |
Κατηγορία ινών: |
G.652D |
Τύπος ινών: |
Singlemode |
Διάμετρος: |
1.15mm±0.05mm |
Όλοι διηλεκτρικοί: |
ΝΑΙ |
Εφαρμογή: |
FTTX |
Microduct για να φυσήξει: |
HDPE 5/3mm |
Ανθισμένη απόσταση: |
1000m |
Όνομα προϊόντων: |
Φγμένη εγκατάσταση 4 ινών FTTx αέρας καλώδιο οπτικών ινών μικροϋπολογιστών G652D EPFU |
Αριθμός ινών: |
4F |
Κατηγορία ινών: |
G.652D |
Τύπος ινών: |
Singlemode |
Διάμετρος: |
1.15mm±0.05mm |
Όλοι διηλεκτρικοί: |
ΝΑΙ |
Εφαρμογή: |
FTTX |
Microduct για να φυσήξει: |
HDPE 5/3mm |
Ανθισμένη απόσταση: |
1000m |

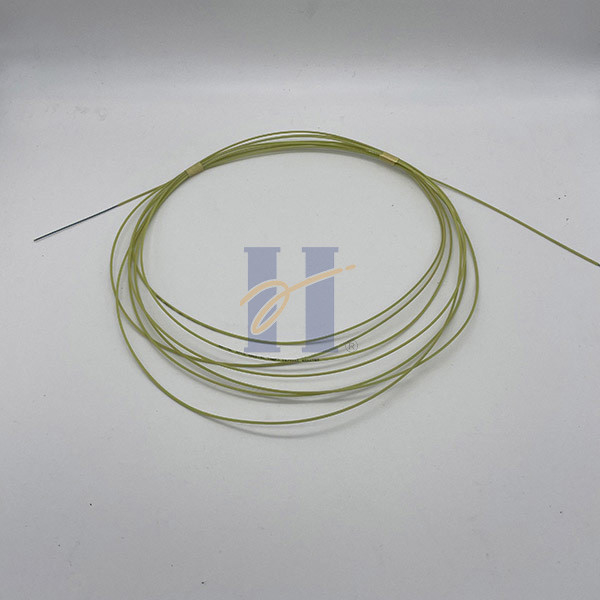

Φγμένη εγκατάσταση 4 ινών FTTx αέρας καλώδιο οπτικών ινών μικροϋπολογιστών G652D EPFU
Περιγραφή
Φγμένες οι αέρας ίνες (ABF ή EPFU) είναι αρκετά λεπτές μονάδες οπτικής ίνας με μια διάμετρο μόνο 1,15 ως 2.1mm. Παρά το έξοχο σχέδιο μικρών διαμέτρων, κάθε φγμένη αέρας ίνα έχει μια ικανότητα 2 έως 24 ινών, συμπεριλαμβανομένης της singlemode και πολλαπλού τρόπου ίνας. Φγμένες οι αέρας ίνες μπορούν να εγκατασταθούν σε όλους τους τύπους microducts από την εσωτερική διάμετρο 2 μέχρι 6mm. Είναι ιδιαίτερα κατάλληλο για τις συνδέσεις πτώσης στην ίνα στις εγχώριες (FTTH) εγκαταστάσεις.
Τεχνική προδιαγραφή:
| Στοιχεία | Αξία | |
| Οπτική ίνα | G652D | |
| Τύπος ινών | Ενιαίος τρόπος | |
| Αριθμός ίνας | ίνα 4 | |
| Εξωτερικό υλικό θηκών | Πολυαιθυλένιο | |
| Ονομαστική διάμετρος καλωδίων (±0.05mm) | 1.15mm | |
| Βάρος καλωδίων περ. (kg/km) | 1 | |
| Φύσηγμα αέρα | Εξοπλισμός: PR140, αγωγός: 5/3.5mm, πίεση φυσήγματος: ≤10bar, Χαρακτηριστικό μήκος φυσήγματος: 1000m |
|
| Εφαρμόσιμο microduct | 5/3.5mm | |
Απόδοση περιβάλλοντος
| Δοκιμή | Μέθοδος δοκιμής | Παράμετροι δοκιμής | Προδιαγραφή προϊόντων |
| Το νερό ενυδατώνει | IEC 60794-5 | 1000 ώρες στο νερό, 18°C/22°C | Δοκιμή μετά από temp τον κύκλο αλλαγή £0.25 dB/km κατά τη διάρκεια και μετά από της δοκιμής |
| Κύκλος θερμοκρασίας | IEC 60794-1-2-F1 (3 κύκλοι) |
+20°C, – 20°C, +60°C | Αύξηση μείωσης κατά τη διάρκεια και μετά από της δοκιμής OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km |
| Υγρός κύκλος θερμότητας | IEC 60068-2-38 (10 κύκλοι) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Αύξηση μείωσης κατά τη διάρκεια και μετά από της δοκιμής ≤0.25dB/km |
Προδιαγραφή ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | |
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | |
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | |
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | |
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | |
| Κατσάρωμα | ≥4 | μ | |
| Πίεση απόδειξης | ≥0.69 | GPa | |
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν |
| Τιμή κορυφής | 1.3-8.9 | Ν | |
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι, σε 1550nm | ≤0.05 | DB |
| Ф32mm, κύκλοι 1, σε 1550nm | ≤0.05 | DB | |
Δομή καλωδίων:
1. Ίνες 2. Ρητίνη 3. Υλικό πληρώσεως 4. Αυλάκια 5. HDPE σακάκι
Πρότυπα:
| ITU-Τ G.652.D | Χαρακτηριστικά μιας single-mode οπτικής ίνας και ενός καλωδίου |
| ANSI/TIA/EIA 598-γ | Κωδικοποίηση χρώματος καλωδίων οπτικής ίνας |
| IEC 6079412:2017 | Καλώδια οπτικής ίνας - μέρος 1-2: Γενική προδιαγραφή - βασική διαδικασίες δοκιμής οπτικών καλωδίων - γενική καθοδήγηση |
| IEC 60068238:2009 | Περιβαλλοντική δοκιμή - μέρος 2-38: Δοκιμές - δοκιμή Z/AD: Σύνθετη κυκλική δοκιμή θερμοκρασίας/υγρασίας |
| RoHS | Περιορισμός των επικίνδυνων ουσιών - υποχωρητικών |
Τυποποιημένο μήκος τυμπάνων
2km/pan, 4km/pan & 6km/pan
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Χρώμα | 1.blue | 2.orange | 3.green | 4.brown |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HUIYUAN FU 4 G652D [παίξτε τύμπανο το αριθ.] [ημερομηνία-μήνας-έτος] [μετρητής]
Λεπτομέρειες συσκευασίας:
| Αρίθμηση ινών |
Μήκος |
Μέγεθος συσκευασίας |
Ακαθάριστο βάρος |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
