Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Epfu-4G652D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
Φγμένη αέρας δέσμη 4 ινών Singlemode G652D πυρήνων EPFU οπτικό καλώδιο ινών |
Αρίθμηση ινών: |
4 ίνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
1.15mm±0.05mm |
Βάρος καλωδίων: |
0.001g/m |
Εφαρμόσιμο microduct: |
5.00/3.00mm & 3.00/2.10mm |
Ανθισμένη απόσταση: |
πάνω από 1km |
Θερμοκρασία εγκατάστασης: |
-10℃ to+40℃ |
Όνομα προϊόντων: |
Φγμένη αέρας δέσμη 4 ινών Singlemode G652D πυρήνων EPFU οπτικό καλώδιο ινών |
Αρίθμηση ινών: |
4 ίνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
1.15mm±0.05mm |
Βάρος καλωδίων: |
0.001g/m |
Εφαρμόσιμο microduct: |
5.00/3.00mm & 3.00/2.10mm |
Ανθισμένη απόσταση: |
πάνω από 1km |
Θερμοκρασία εγκατάστασης: |
-10℃ to+40℃ |

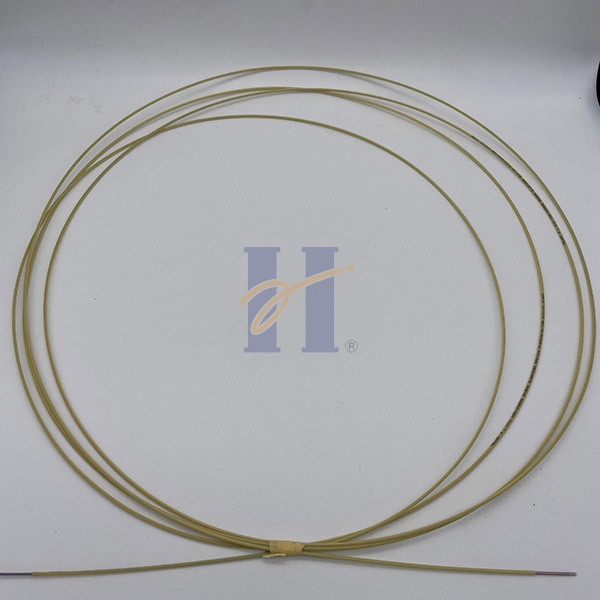

Φγμένη αέρας δέσμη 4 ινών Singlemode G652D πυρήνων EPFU οπτικό καλώδιο ινών
Περιγραφή
Φγμένη αέρας μονάδα ινών (EPFU) με 2 έως 24 ίνες σε ένα μαλακό στρώμα ακρυλατών που παρέχει την άριστη διαστατική και θερμική σταθερότητα. Μια εξωτερική HDPE θήκη παρέχει ένα υψηλό επίπεδο της προστασίας και της άριστης απόδοσης φυσήγματος. Η μονάδα ινών σχεδιάζεται για να φυσήξει στα microducts και τις δέσμες σωλήνων.
Τεχνική προδιαγραφή:
| Στοιχεία | Αξία | |
| Ίνα count4 | 4 ίνα | |
| Οπτική ίνα | G652D ίνα | |
| Υλικό θηκών | HDPE | |
| Διάμετρος καλωδίων (±0.05mm) | 1.18mm±0.03mm | |
| Βάρος καλωδίων (kg/km) | 1 | |
| Μείωση | 0.40dB/km ανώτατο @1310nm, 0.30dB/km ανώτατο @1550nm | |
| Μέγιστη εκτατή δύναμη | Λίγος χρόνος | 9.8N |
| Μέγιστη αντίσταση συντριβής | Λίγος χρόνος | 100N/100mm |
| Ελάχιστη κάμπτοντας ακτίνα | Δυναμικός | διάμετρος καλωδίων 20 Χ |
| Στατικός | διάμετρος καλωδίων 10 Χ | |
| Φύσηγμα αέρα | Εξοπλισμός: PR140, αγωγός: 5/3.5mm, πίεση φυσήγματος: ≤10bar, Χαρακτηριστικό μήκος φυσήγματος: 1000m | |
Δοκιμή καλωδίων
| Στοιχείο | Λεπτομέρειες | ||
| Κάμπτοντας δοκιμή καλωδίων | Μέθοδος δοκιμής: Συμφωνία με το IEC 60794-1-21-E11B Mandrel διάμετρος: 65mm Αριθμός κύκλου: 3 κύκλοι Αποτέλεσμα της δοκιμής: Πρόσθετη μείωση ≤0.1dB σε 1550nm. Μετά από τη δοκιμή κανένα ράγισμα θηκών και καμία θραύση ινών. | ||
| Λύγισμα/επαναλαμβανόμενη κάμπτοντας δοκιμή | Μέθοδος δοκιμής: Συμφωνία με το IEC 60794-1-21 - E8/E6 Μάζα του βάρους: 500g Κάμπτοντας διάμετρος: διάμετρος 20 Χ του καλωδίου Ποσοστό αντίκτυπου: ≤ 2 SEC/κύκλος Αριθμός κύκλων: 20 Αποτέλεσμα της δοκιμής: Πρόσθετη μείωση ≤0.1dB σε 1550nm. Μετά από τη δοκιμή κανένα ράγισμα θηκών και καμία θραύση ινών. | ||
| Δοκιμή ανακύκλωσης θερμοκρασίας | Μέθοδος δοκιμής: Συμφωνία με το IEC 60794-1-22-F1 Παραλλαγή της θερμοκρασίας: -20℃ + 60℃ Αριθμός κύκλων: 2 Χρόνος εκμετάλλευσης ανά κάθε βήμα: 12 ώρες Αποτέλεσμα της δοκιμής: Πρόσθετη μείωση ≤0.1dB/km σε 1550nm. | ||
Προδιαγραφή ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | |
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm |
| σε 1550nm | 10.4 ± 0,6 | χιλ. | |
| Συντελεστής μείωσης | σε 1310nm | ≤0.40 | dB/km |
| σε 1550nm | ≤0.30 | dB/km | |
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 ~1324 | NM | |
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (nm2·χλμ) | |
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | |
| Συντελεστής διασποράς | 1285~1330nm | ≤3.5 | CP (NM·χλμ) |
| 1550nm | ≤18 | CP (NM·χλμ) | |
| Αποτελεσματικός δείκτης ομάδας της διάθλασης (Neff) | σε 1310nm | 1,466 | - |
| σε 1550nm | 1,467 | - | |
Δομή καλωδίων:
1. Ίνα 2. Ρητίνη 3. Υλικά πληρώσεως 4. Αυλάκι 5. HDPE θήκη
Πρότυπα:
Το καλώδιο οπτικής ίνας θα συμμορφωθεί με τις απαιτήσεις αυτής της προδιαγραφής και να συναντηθεί γενικά ή των καλύτερων πιό πρόσφατων προτύπων:
ITU-Τ G.652.D: Χαρακτηριστικά μιας single-mode οπτικής ίνας και ενός καλωδίου
IEC 60793-2-50 B1.3: Τμηματική προδιαγραφή για τις ενιαίες ίνες τρόπου κατηγορίας Ψ
IEC 60794-1-21: Καλώδια οπτικής ίνας, μέρος 1-21, γενική προδιαγραφή - βασικές διαδικασίες δοκιμής οπτικών καλωδίων - μηχανικές μέθοδοι δοκιμών
IEC 60794-1-22: Καλώδια οπτικής ίνας, μέρος 1-22, γενική προδιαγραφή - βασικές διαδικασίες δοκιμής οπτικών καλωδίων - περιβαλλοντικές μέθοδοι δοκιμής
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Αριθ. | 1 | 2 | 3 | 4 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC EPFU 4 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Πληροφορίες διαταγής:
| Αριθμός ινών | Κατηγορία ινών | Όνομα μερών |
| 2 | G657A1 (E9/125) | EPFU 1X2 G657A1 1.15MM |
| 4 | G657A1 (E9/125) | EPFU 1X4 G657A1 1.15MM |
| 6 | G657A1 (E9/125) | EPFU 1X6 G657A1 1.35MM |
| 8 | G657A1 (E9/125) | EPFU 1X8 G657A1 1.55MM |
| 12 | G657A1 (E9/125) | EPFU 1X12 G657A1 1.65MM |
| 24 | G657A1 (E9/125) | EPFU 1X24 G657A1 2.1MM |
