Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Opgw-12B1.3
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
12 πυρήνων υπερυψωμένα γραμμών καλώδια οπτικών ινών επίγειων καλωδίων ανοξείδωτου OPGW οπτικά |
Αρίθμηση ινών: |
12F |
Τύπος ινών: |
Singlemode |
Δομή: |
Σωλήνας ανοξείδωτου |
Ζελατίνα: |
Πήκτωμα που γεμίζουν πήκτωμα ή ελεύθερο |
εφαρμογή: |
Εναέρια γραμμή |
Μέλος δύναμης: |
Χαλύβδινο σύρμα |
Συσκευασία: |
Σίδηρος-ξύλινο τύμπανο |
Όνομα προϊόντων: |
12 πυρήνων υπερυψωμένα γραμμών καλώδια οπτικών ινών επίγειων καλωδίων ανοξείδωτου OPGW οπτικά |
Αρίθμηση ινών: |
12F |
Τύπος ινών: |
Singlemode |
Δομή: |
Σωλήνας ανοξείδωτου |
Ζελατίνα: |
Πήκτωμα που γεμίζουν πήκτωμα ή ελεύθερο |
εφαρμογή: |
Εναέρια γραμμή |
Μέλος δύναμης: |
Χαλύβδινο σύρμα |
Συσκευασία: |
Σίδηρος-ξύλινο τύμπανο |

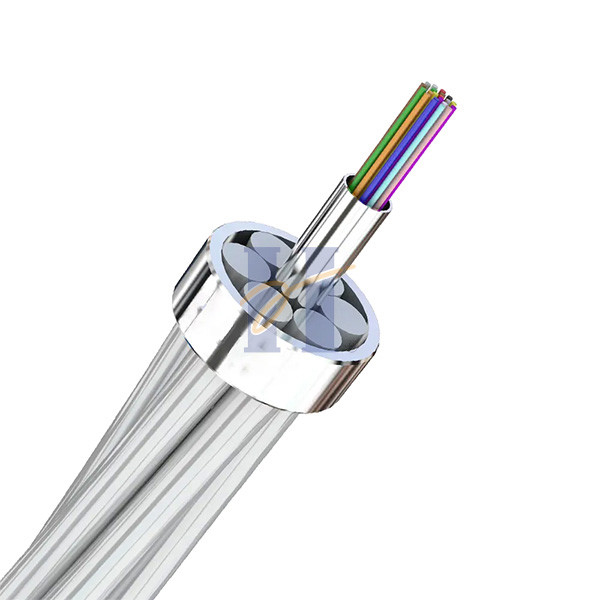

12 πυρήνων υπερυψωμένα γραμμών καλώδια οπτικών ινών επίγειων καλωδίων ανοξείδωτου OPGW οπτικά
Περιγραφή
Το σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας (OPGW) είναι ένα υπερυψωμένο επίγειο καλώδιο που περιέχει τη οπτική ίνα. Έχει τις πολλαπλάσιες λειτουργίες όπως το υπερυψωμένες επίγειο καλώδιο και η οπτική επικοινωνία. Χρησιμοποιείται κυρίως για τις γραμμές επικοινωνίας του 110KV, του 220KV, του 500KV, του 750KV και νέου υπερυψωμένου υψηλής τάσεως συστήματος μετάδοσης. Μπορεί επίσης να χρησιμοποιηθεί για να αντικαταστήσει τις υπάρχουσες επίγειες γραμμές του παλαιού υπερυψωμένου συστήματος μετάδοσης υψηλής τάσης, να προσθέσει τη γραμμή οπτικών επικοινωνιών, να διαβιβάσει το ρεύμα λίγος χρόνου και να παρέχει την αντι προστασία αστραπής. Άλλες δομές μπορούν να προσαρμοστούν κατόπιν αιτήσεως.
Τεχνική προδιαγραφή
| Στοιχεία | Τεχνικά στοιχεία | ||
| Προσαραγμένος | Πυρήνας, στρώμα 1 στρώμα 2 | ||
| Προσάραξη της κατεύθυνσης | Το εξωτερικό στρώμα είναι δεξί | ||
| Διάμετρος καλωδίων (ονομαστική) | 14.0mm | ||
| Βάρος καλωδίων (περ.) | 688.3kg/km | ||
| Ενισχυτική διατομή | ΣΑΝ καλώδιο | 104.7mm2 | |
| Εκτιμημένη εκτατή δύναμη (RTS) | 111.6kN | ||
| Συντελεστής της ελαστικότητας (ε-συντελεστής) | 149.5N το /mm2 | ||
| Θερμικός συντελεστής επιμήκυνσης | 13.4×10-6/K | ||
| Μέγιστη πίεση εργασίας (40%RTS) | 44.64kN | ||
| Καθημερινή πίεση (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | 0.667ohm/km | ||
| Ρεύμα λίγος χρόνου (1s, 20℃~200℃) | 8.77kA | ||
| Τρέχουσα ικανότητα λίγος χρόνου (I2t) | 77.0kA ² s | ||
| Ελάχιστη κάμπτοντας ακτίνα | Εγκατάσταση | 30 φορές της διαμέτρου καλωδίων | |
| Λειτουργία | 15 φορές της διαμέτρου καλωδίων | ||
| Σειρά θερμοκρασίας | Εγκατάσταση | -20℃~+60℃ | |
| Αποθήκευση & ναυτιλία | -40℃~+70℃ | ||
| Λειτουργία | -40℃~+70℃ | ||
Δομή καλωδίων:
Χαρακτηριστικά γνωρίσματα
Τους σωλήνες ανοξείδωτου που γεμίζουν με το υδροφοβικό πήκτωμα παρέχουν την προστασία και την υποστήριξη των οπτικών ινών
Καλή εκτατή εκτέλεση
Μικρή διάμετρος, ελαφρύ, χαμηλό πρόσθετο φορτίο στον πύργο
Κατάλληλο υπερβολικό μήκος ινών της οπτικής μονάδας easliy για να κάνει
Θερμοκρασία μεταφορών/αποθήκευσης: -40℃ σε +65℃
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum
Προδιαγραφή ινών
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Μείωση | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Εύρος ζώνης (κατηγορία Α) | @850nm | ≥500 MHZ·χλμ | ≥200 MHZ·χλμ | ||
| @1300nm | ≥1000 MHZ·χλμ | ≥600 MHZ·χλμ | |||
| Αριθμητικό άνοιγμα | 0.200±0.015NA | 0.275±0.015NA | |||
| Κομμένο καλώδιο μήκος κύματος λcc | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are εσείς tradning επιχείρηση ή κατασκευαστής;
Είμαστε ο κατασκευαστής με την εμπειρία 30 ετών, είμαστε ειδικευμένοι στην έρευνα, την ανάπτυξη και την παραγωγή φγμένων του αέρας καλωδίου, OPGW & ADSS.
Q2.About η ποιότητα;
100% εξετάζουμε το καλώδιό μας πριν από την παράδοση.
Μετά από την επιβεβαίωση τιμών, μπορείτε να απαιτήσετε δωρεάν τα δείγματα για να ελέγξετε την ποιότητά μας.
Q3.Can δέχεστε τη μικρή διαταγή;
Ναι, η μικρή διαταγή είναι διαθέσιμη. Υποστηρίζουμε το νέο έργο των πελατών μας, όπως ξέρουμε ότι η επιχείρηση είναι πάντα από τη μικρή διαταγή.
Το Q4.What είναι ο χρόνος παράδοσής σας;
Συνήθως περίπου εργάσιμες ημέρες 3-7days, εξαρτάται κυρίως από την ποσότητα διαταγής.
Αλλά pls βεβαιώνεται ότι θα τακτοποιήσουμε τα αγαθά σας το συντομότερο δυνατόν μετά από την πληρωμή σας.
Q5.Can παρέχετε τα προσαρμοσμένα προϊόντα και το λογότυπο;
Ναι, χαιρετίζουμε την υπηρεσία cOem. Μπορούμε να τυπώσουμε το λογότυπό σας στο προϊόν.
