Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Opgw-72B1.3
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
72 πυρήνων ενιαίο οπτικό επίγειο καλώδιο γραμμών μετάδοσης δύναμης τρόπου G652D G655 OPGW υπερυψωμέν |
Αρίθμηση ινών: |
72F |
Ίνα: |
G.652D |
Δομή: |
Σωλήνας χάλυβα |
Εφαρμογή: |
Επικοινωνία ηλεκτροφόρων καλωδίων |
Μέλος δύναμης: |
Ντυμένο χαλύβδινο σύρμα αργιλίου |
Συσκευασία: |
Ξύλινο τύμπανο σιδήρου |
Λειτουργούσα θερμοκρασία: |
-40 ~ +60 Γ |
Όνομα προϊόντων: |
72 πυρήνων ενιαίο οπτικό επίγειο καλώδιο γραμμών μετάδοσης δύναμης τρόπου G652D G655 OPGW υπερυψωμέν |
Αρίθμηση ινών: |
72F |
Ίνα: |
G.652D |
Δομή: |
Σωλήνας χάλυβα |
Εφαρμογή: |
Επικοινωνία ηλεκτροφόρων καλωδίων |
Μέλος δύναμης: |
Ντυμένο χαλύβδινο σύρμα αργιλίου |
Συσκευασία: |
Ξύλινο τύμπανο σιδήρου |
Λειτουργούσα θερμοκρασία: |
-40 ~ +60 Γ |

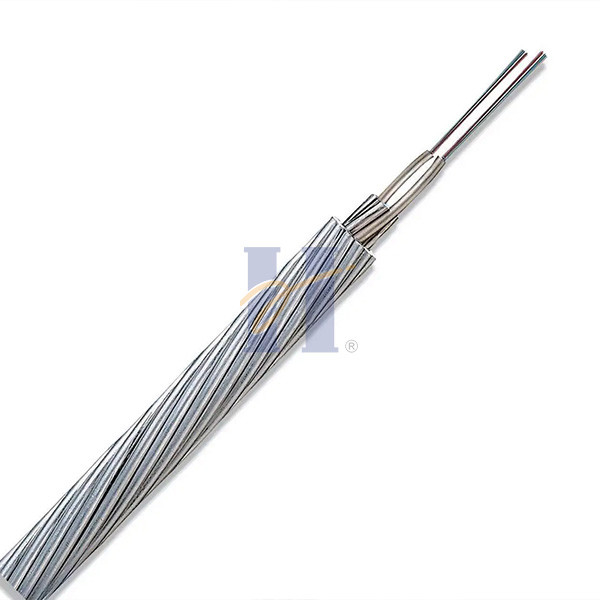

72 πυρήνων ενιαίο οπτικό επίγειο καλώδιο γραμμών μετάδοσης δύναμης τρόπου G652D G655 OPGW υπερυψωμένο
Περιγραφή
Το Huiyuan είναι ηγέτης στην ανάπτυξη και την έναρξη OPGW όταν υπήρξε μια πραγματοποίηση ότι οι ηλεκτρικές γραμμές μετάδοσης παρείχαν ένα ιδανικό δικαίωμα του τρόπου για μια πορεία τηλεπικοινωνιών. Σήμερα, Huiyuan καυχάται το μεγάλο χαρτοφυλάκιο προϊόντων OPGW και την υψηλή συνολική ικανότητα με τις εγκαταστάσεις που τοποθετούνται στην Κίνα για να ικανοποιήσουν τις ανάγκες της τοπικής & παγκόσμιας αγοράς. Το Huiyuan κατασκευάζει επίσης τη γραμμή του υλικού σύνδεσης που απλοποιεί τη φάση σχεδίου δικτύων ενός προγράμματος εξασφαλίζοντας συμβατότητα μεταξύ του καλωδίου και των σχετικών συστατικών.
Τεχνική προδιαγραφή
| Αριθ. | Τεχνικά στοιχεία | ||||||||
| Τύπος προϊόντων | Τύπος δομών | Μέγιστη ίνα | Τμήμα ΩΣ καλώδιο | Διάμετρος | Βάρος καλωδίων | Εκτατή δύναμη ποσοστού | 20℃DC | Τρέχουσα ικανότητα λίγος χρόνου | |
| Αρίθμηση | (mm2) | (χιλ.) | (kg/km) | (kN) | Αντίσταση | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | Opgw-48b1.3-90 [112 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, οπτική μονάδα 2/2.5 | |||||||||
| 2 | Opgw-48b1.3-90 [57 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, οπτική μονάδα 2/2.5 | |||||||||
| 3 | Opgw-24b1.3-100 [118 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, οπτική μονάδα 1/2.5 | |||||||||
Δομή καλωδίων
Εφαρμογή προϊόντων
1. Προς χρήση από τις ηλεκτρικές χρησιμότητες στις γραμμές μετάδοσης αντί του παραδοσιακού καλωδίου ασπίδων
2. Για τοποθετήστε όπισθεν τις εφαρμογές όπου το υπάρχον καλώδιο ασπίδων πρέπει να αντικατασταθεί με OPGW
3. Για τις νέες γραμμές μετάδοσης αντί του παραδοσιακού καλωδίου ασπίδων
4. Φωνή, βίντεο, μετάδοση στοιχείων
5. Δίκτυα SCADA
6. Σκοτεινή μίσθωση ινών
Τυποποιημένο μήκος τυμπάνων
2000m/drum & 4000m/drum
Προδιαγραφή ινών
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | |||
| Γεωμετρικό χαρακτηριστικό | |||||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | |||
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | |||
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | |||
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | |||
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | |||
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | |||
| Μηχανικό χαρακτηριστικό | |||||
| Κατσάρωμα | ≥4 | μ | |||
| Πίεση απόδειξης | ≥0.69 | GPa | |||
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν | ||
| Τιμή κορυφής | 1.3-8.9 | Ν | |||
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι, σε 1550nm | ≤0.05 | DB | ||
| Ф32mm, κύκλοι 1, σε 1550nm | ≤0.05 | DB | |||
Συσκευασία & ναυτιλία
• Τυποποιημένο τύμπανο καλωδίων
• Τυποποιημένο μήκος εξελίκτρων: 2/3km/reel, άλλο μήκος είναι επίσης διαθέσιμο
Το OPGW επρόκειτο στενά και ομοιόμορφα να πληγώσει σε ένα ισχυρό εξέλικτρο ξύλινος-σιδήρου που προσαρμόζεται σε ANSI/AA το 53-1981 ή τον ίσο. Το εξέλικτρο θα καθυστερηθεί με battens ξύλινος-σιδήρου δυνατής μπύρας ώστε να αποτραπεί το OPGW από τη ζημία στη συνηθισμένη ναυτιλία, το χειρισμό, την αποθήκευση και τη σύνδεση των διαδικασιών.
