Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Adss-36B1.3
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
36 πυρήνων υπαίθριο υπερυψωμένο αυτοφερόμενο ενιαίο τρόπου ADSS ινών καλώδιο οπτικών ινών καλωδίων ε |
Αρίθμηση ινών: |
Πυρήνας 36 |
Τύπος ινών: |
G652D |
Έκταση: |
200m |
Χρώμα: |
Μαύρος |
Δομή: |
Προσαραγμένος χαλαρός σωλήνας |
Κεντρική δύναμη menber: |
FRP |
Πιστοποίηση: |
ISO9001 |
Όνομα προϊόντων: |
36 πυρήνων υπαίθριο υπερυψωμένο αυτοφερόμενο ενιαίο τρόπου ADSS ινών καλώδιο οπτικών ινών καλωδίων ε |
Αρίθμηση ινών: |
Πυρήνας 36 |
Τύπος ινών: |
G652D |
Έκταση: |
200m |
Χρώμα: |
Μαύρος |
Δομή: |
Προσαραγμένος χαλαρός σωλήνας |
Κεντρική δύναμη menber: |
FRP |
Πιστοποίηση: |
ISO9001 |
36 πυρήνων υπαίθριο υπερυψωμένο αυτοφερόμενο ενιαίο τρόπου ADSS ινών καλώδιο οπτικών ινών καλωδίων εναέριο
Περιγραφή
Το καλώδιο ADSS είναι ένας τύπος καλωδίου οπτικών ινών που είναι αρκετά ισχυρός να υποστηριχθεί μεταξύ των δομών χωρίς να περιλάβει τα αγώγιμα στοιχεία μετάλλων. Και ο ενιαίος τρόπος και οι πολλαπλού τρόπου ίνες μπορούν να τακτοποιηθούν στα καλώδια ADSS με ένα μέγιστο 144 ινών. Το καλώδιο οπτικών ινών ADSS σχεδιάζεται για τις εξωτερικές εφαρμογές κεραιών και αγωγών εγκαταστάσεων στις αρχιτεκτονικές βρόχων τοπικών και δικτύων πανεπιστημιουπόλεων από την πόλος--οικοδόμηση στις πόλη--πόλης εγκαταστάσεις. Το σύστημα τηλεγράφησης που περιλαμβάνουν τα καλώδια, η αναστολή, το αδιέξοδο, και τα συνημμένα λήξης προσφέρουν μια περιεκτική υποδομή κυκλωμάτων μετάδοσης με την απόδοση υψηλός-αξιοπιστίας.
Τεχνική προδιαγραφή
Στοιχείο | Παράμετροι | |
Ίνα | Τύπος | G652D |
Αρίθμηση | 2-288 πυρήνες | |
Χαλαρός σωλήνας | Υλικό | PBT |
Χρώμα | Μπλε, πορτοκάλι, πράσινος, καφετί | |
Υλικό πληρώσεως | Υλικό | PE |
Χρώμα | Φυσικό χρώμα | |
Κεντρικό μέλος δύναμης | Υλικό | FRP |
Ενισχυμένα αμέταλλο κομμάτια | Matrial | Νήμα Aramid |
Εξωτερικό σακάκι | Υλικό | PE |
Min.bending ακτίνα | Στατικός | 10 φορές διάμετρος καλωδίων |
Δυναμικός | 20 φορές διάμετρος καλωδίων | |
Επανάληψη της κάμψης | Φορτίο: 150N αριθμός κύκλων: 30 καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων | |
Συντριβή | Βραχυπρόθεσμος | 1000N/100mm |
Torsion | Φορτίο: 150N αριθμός κύκλων: 10 γωνία συστροφής: ±180° καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων | |
Αντίκτυπος | Ενέργεια αντίκτυπου: 450g × 1m ακτίνα του κεφαλιού σφυριών: 12.5mm αριθμός αντίκτυπου: 5 καμία προφανής μείωση προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων. | |

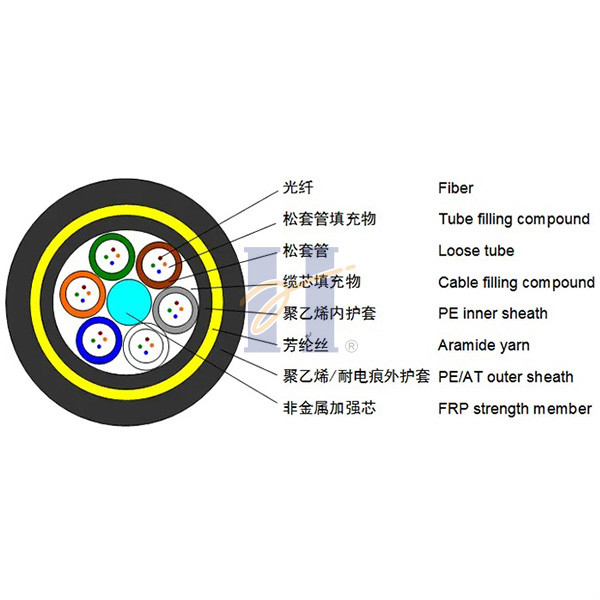

Δομή καλωδίων:
Εφαρμογή
Χρησιμοποιημένος για τις τηλεπικοινωνίες από τις χρησιμότητες δύναμης, τα telcos, και τις ιδιωτικές ομάδες δικτύων
Σχεδιασμένος για την εγκατάσταση στις γραμμές διανομής και μετάδοσης
Ικανός της εγκατάστασης πολύ κοντά στους αγωγούς εάν η ασφάλεια είναι μια ανησυχία
Κατάλληλος για τις εφαρμογές underbuild, που ελαχιστοποιούν την ανάγκη για τις διακοπές λειτουργίας
Χρησιμοποιημένος για τα δίκτυα τηλεπικοινωνιών όπου η γρήγορη, χαμηλού κόστους εγκατάσταση είναι μια προτεραιότητα
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum
Απαίτηση δοκιμής
| Αριθ. | Στοιχείο | Πρότυπα δοκιμής | Μέθοδος | Κριτήρια αποδοχής |
| 1 | Εκτατός | IEC-60794-1-E1 | - Max. Εκτατή δύναμη | - Πίεση ινών στο μέγιστο |
| δοκιμή | - Μήκος δειγμάτων: 50 μέτρα | Φορτίο: μέγιστο 0,33% | ||
| - Χρόνος: 1minutes | - Μείωση increase≤0.10dB | |||
| 2 | Συντριβή | IEC-60794-1-E3 | - Φορτίο: 2200N | - Καμία διάσπαση ή ρωγμή |
| δοκιμή | - Χρόνος: λεπτά 1 | εξωτερικό σακάκι | ||
| - Μήκος: 100mm | - Αύξηση μείωσης<0> | |||
| 3 | Αντίκτυπος | IEC-60794-1-E4 | - Ενέργεια αντίκτυπου: 450g | - Καμία διάσπαση ή ρωγμή στο εξωτερικό σακάκι |
| δοκιμή | - Ύψος: 1 μέτρο | - Μείωση increase≤0.10dB (μετά από τη δοκιμή) | ||
| - Σημεία αντίκτυπου: min.1 | ||||
| --Αριθμός επιδράσεων: 5 | ||||
| 4 | Torsion | IEC-60794-1-E7 | 1m μήκος καλωδίων με το βάρος 150N | - Καμία διάσπαση ή ρωγμή στο εξωτερικό σακάκι |
| δοκιμή | - ±180°, 10 κύκλοι | - Αύξηση ≤0.10B μείωσης | ||
| 5 | Επαναλαμβανόμενη κάμψη | IEC-60794-1-E6 | - Εξωτερική διάμετρος R=20×cable | - Καμία διάσπαση ή ρωγμή στο εξωτερικό σακάκι |
| 1m μήκος καλωδίων με το βάρος 150N, 30 κύκλοι | - Αύξηση ≤0.10dB μείωσης (μετά από τη δοκιμή) | |||
| 6 | Δοκιμή ανακύκλωσης θερμοκρασίας | IEC-60794-1-F1 | - Βήμα θερμοκρασίας: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Παραλλαγή μείωσης για την αξία αναφοράς (η μείωση που μετριέται πριν από τη δοκιμή σε +20±3℃) ≤0.10dB, |
| - Χρόνος ανά κάθε βήμα: 12 ώρες | ||||
| - Αριθμός κύκλων: 2 κύκλοι | ||||
| 7 | Δοκιμή διείσδυσης νερού | IEC-60794-1-F5 | - Ύψος νερού: 1m | - Καμία διαρροή νερού στο τέλος του δείγματος |
| - Μήκος δειγμάτων: 3m | ||||
| - Διάρκεια της δοκιμής: 24 ώρες | ||||
| 8 | Δοκιμή σταλαγματιάς | IEC-60794-1-E14 | - Πέντε δείγματα 0.3m που αναστέλλονται κάθετα σε μια αίθουσα κλίματος, αυξημένη θερμοκρασία σε +70℃ | - Καμία ένωση πλήρωσης δεν θα στάξει από τους σωλήνες μετά από 24 ωρ. |
FAQ
1. Είστε το πραγματικό εργοστάσιο;
Ναι, είμαστε το πραγματικό εργοστάσιο με 30 έτη εμπειρίας κατασκευής καλωδίων οπτικής ίνας.
2. Ποιο είναι το εμπορικό σήμα ινών σας;
Εμπορικά σήματα ινών συμπεριλαμβανομένου: YOFC & CDSEI (ένα κοινό εμπορικό σήμα Sumitomo & της τοπικής επιχείρησης)
3. Ποια είναι τα κύρια προϊόντα σας;
ADSS, OPGW, φγμένο αέρας καλώδιο (συμπεριλαμβανομένου του ΜΊΝΙ & μικροϋπολογιστών καλωδίου EPFU,), σε απευθείας σύνδεση σύστημα παρακολούθησης της γραμμής μετάδοσης δύναμης υψηλής τάσης
4. Ποιος είναι ο χρόνος παράδοσής σας;
Κανονικά 7 ημέρες
5. Έχετε το διανομέα σε άλλη χώρα ή εσωτερικός;
Μέχρι τώρα, πωλούμε τα προϊόντα μας στους πελάτες άμεσα. Και η τιμή εργοστασίων θα μπορούσε να προσφερθεί.
6. Πληρωμή
Για τις μεγάλες διαταγές: T/T από την προηγμένη κατάθεση
Για τις μικρές διαταγές: T/T, η Western Union και Paypal είναι αποδεκτές.
7. Ναυτιλία & παράδοση
Για τις μεγάλες διαταγές: θαλασσίως (LCL ή FCL)
Για τις μικρές διαταγές: θαλασσίως (LCL), αεροπορικώς ή από τις υπηρεσίες αγγελιαφόρων, οποιαδήποτε από τις οποίες είναι προαιρετική.
