Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Adss-48B1.3
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
Ανθεκτικός 48 πυρήνας νερού 500m εναέριο καλώδιο οπτικών ινών καλωδίων ινών έκτασης OFC ADSS |
Αρίθμηση ινών: |
πυρήνας 4 -144 |
Τύπος ινών: |
G652D |
Μήκος: |
2km/drum ή προσαρμοσμένος |
Χρώμα σακακιών: |
Μαύρος |
Μέλος δύναμης: |
FRP |
Έκταση: |
Επάνω από 100m |
Εγκατάσταση: |
Κεραία μόνος-υποστήριξης |
Όνομα προϊόντων: |
Ανθεκτικός 48 πυρήνας νερού 500m εναέριο καλώδιο οπτικών ινών καλωδίων ινών έκτασης OFC ADSS |
Αρίθμηση ινών: |
πυρήνας 4 -144 |
Τύπος ινών: |
G652D |
Μήκος: |
2km/drum ή προσαρμοσμένος |
Χρώμα σακακιών: |
Μαύρος |
Μέλος δύναμης: |
FRP |
Έκταση: |
Επάνω από 100m |
Εγκατάσταση: |
Κεραία μόνος-υποστήριξης |
Ανθεκτικός 48 πυρήνας νερού 500m εναέριο καλώδιο οπτικών ινών καλωδίων ινών έκτασης OFC ADSS
Περιγραφή
Το καλώδιο ADSS είναι ο χαλαρός σωλήνας που προσαράσσουν. Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλά πλαστικά συντελεστών. Οι σωλήνες με μια αδιάβροχη ένωση πλήρωσης. Οι σωλήνες (και υλικά πληρώσεως) είναι προσαραγμένοι γύρω από ένα FRP (η ίνα ενίσχυσε το πλαστικό) ως μη μεταλλικό κεντρικό μέλος δύναμης σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων. Μετά από το καλώδιο τον πυρήνα γεμίζουν με την πλήρωση της ένωσης. καλύπτεται με τη λεπτή εσωτερική θήκη PE (πολυαιθυλένιο). Αφότου εφαρμόζεται το προσαραγμένο στρώμα των νημάτων aramid πέρα από την εσωτερική θήκη ως μέλος δύναμης, το καλώδιο ολοκληρώνεται με το PE ή (αντι-ακολουθώντας) στην εξωτερική θήκη.
Τεχνική προδιαγραφή
| Δομή καλωδίων | όνομα | Adss-48b1-pe-100 |
| Το FRPCenter ενισχύει το μέλος | 2.0mm | |
| ένωση πλήρωσης ινών | 2.2±0.1mm | |
| PE έξω από το πάχος | 1.8±0.2mm | |
| Διάμετρος καλωδίων | 10.0±0.3mm | |
| βάρος καλωδίων | 85±10%kg/km | |
| Χαλαρός σωλήνας nurmber | 4Fo | |
| αρίθμηση ινών του σωλήνα | 12fibers | |
| Χαλαρό χρώμα σωλήνων | Μπλε, πορτοκάλι, πράσινος, καφετί, | |
| Χρώμα οπτικής ίνας | Μπλε, πορτοκάλι, πράσινος, καφετής, γκρίζος, φυσικός, κόκκινος, μαύρος, κίτρινος, πορφυρός, ρόδινο, Aqua. |
Χαρακτηριστικά γνωρίσματα
Η αντίσταση και η ευελιξία συντριβής, τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές
100% πλήρωση πυρήνων καλωδίων, χαλαρή ένωση πλήρωσης σωλήνων
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι υδρόλυση ανθεκτική
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Ενιαίο ενισχυμένο ίνα πλαστικό ως κεντρικό μέλος δύναμης

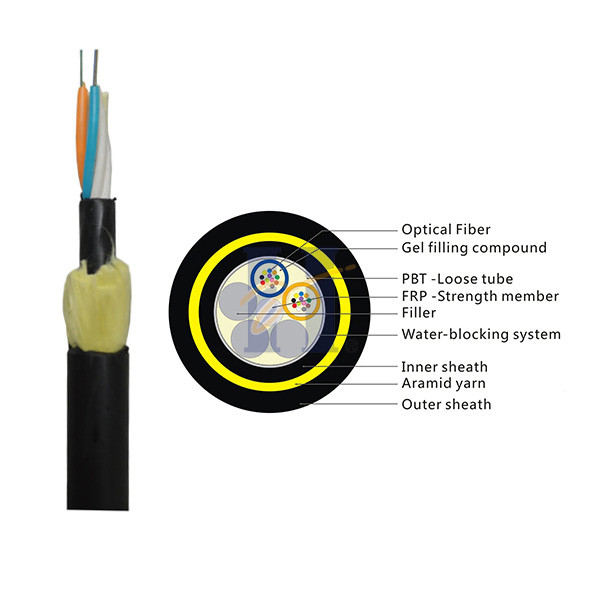

Δομή καλωδίων:
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Εφαρμογή
Κατάλληλος για την κεραία που βάζει τη μέθοδο
Αποθήκευση/λειτουργούσα θερμοκρασία: -40℃~+70℃
Προδιαγραφή ινών
| Στοιχεία | Μονάδα | Προδιαγραφή | |
| G652D | |||
| Διάμετρος τομέων τρόπου | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Διάμετρος επένδυσης | um | 124.8±0.7 | |
| Μη-κυκλικότητα επένδυσης | % | ≤0.7 | |
| Concentricity πυρήνας-επένδυσης λάθος | um | ≤0.5 | |
| Διάμετρος επιστρώματος | um | 245±5 | |
| Μη-κυκλικότητα επιστρώματος | % | ≤6.0 | |
| Επένδυση-επένδυση Concentricity του λάθους | um | ≤12 | |
| Μήκος κύματος διακοπών καλωδίων | NM | acc≤1260 | |
| Μείωση (μέγιστο) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 καλώδιο οπτικών ινών πυρήνων ADSS
| Αρίθμηση ινών | Δομή | Ίνες ανά σωλήνα | Χαλαρή διάμετρος σωλήνων (χιλ.) | Διάμετρος του /pad διαμέτρων CSM (χιλ.) | Ονομαστικό πάχος του εξωτερικού σακακιού (χιλ.) | Διάμετρος καλωδίων (χιλ.) | Βάρος καλωδίων (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
Παρατηρήσεις
Συνήθως συνδέουμε μόνο την έκθεση δοκιμής σχετικά με τη συσκευασία, αλλά το αίτημά σας είναι διαθέσιμο επίσης. Παραδείγματος χάριν:
A.Company όνομα
B.Gross/Net βάρος
C.Fiber τύπος
D.Cable μήκος
