Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: HYOC
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: ADSS
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: 300USD/KM to 3500USD/KM
Συσκευασία λεπτομέρειες: ξύλινη παλέτα
Χρόνος παράδοσης: 30 ημέρες
Δυνατότητα προσφοράς: 1000KM/Month
Όνομα προϊόντων: |
2 καλώδιο ινών πυρήνων ADSS |
Αρίθμηση ινών: |
2core |
Ίνα: |
G652D |
Υλικό θηκών: |
HDPE ή |
Χρώμα καλωδίων: |
Μαύρος |
Έκταση: |
Επάνω από 50m |
Ζωή καλωδίων: |
25 έτη |
Μείωση @1310nm: |
≦0.35dB/km |
Μείωση @1550nm: |
≦0.22dB/km |
Όνομα προϊόντων: |
2 καλώδιο ινών πυρήνων ADSS |
Αρίθμηση ινών: |
2core |
Ίνα: |
G652D |
Υλικό θηκών: |
HDPE ή |
Χρώμα καλωδίων: |
Μαύρος |
Έκταση: |
Επάνω από 50m |
Ζωή καλωδίων: |
25 έτη |
Μείωση @1310nm: |
≦0.35dB/km |
Μείωση @1550nm: |
≦0.22dB/km |

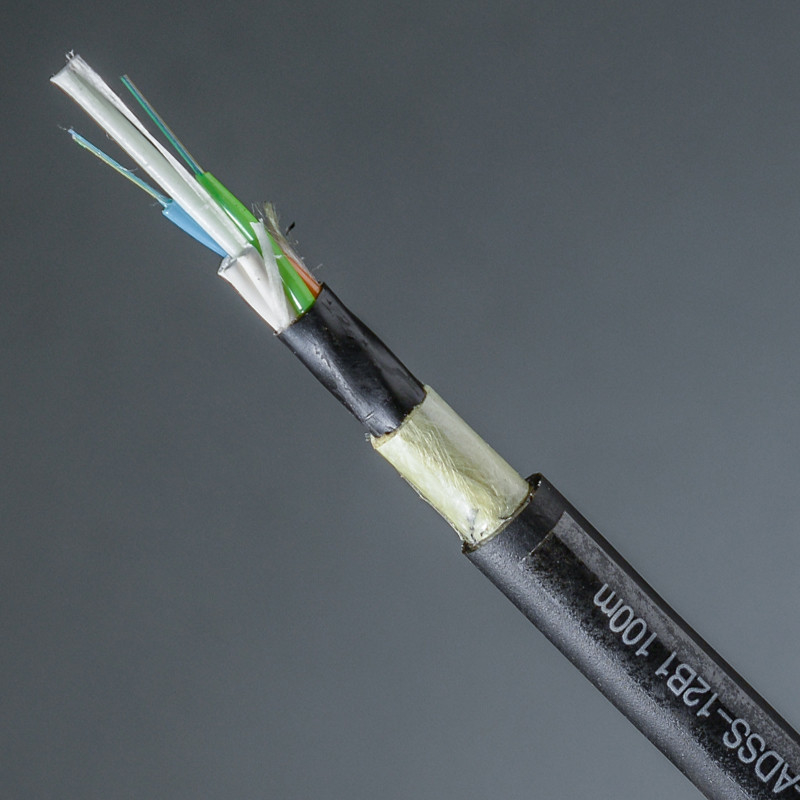

Το νήμα Aramid Kevlar ενισχύει τον ενιαίο τρόπο 2 καλωδίων G652D ινών ADSS πυρήνας
Περιγραφή:
Το καλώδιο ινών ADSS HUIYUAN σχεδιάζεται για να είναι αρκετά ισχυρό να επιτρέψει στα μήκη μέχρι 700 μέτρων για να εγκατασταθεί μεταξύ των πύργων υποστήριξης. Το καλώδιο αποτελείται από μη μεταλλικοί υλικός και αυτοφερόμενος με την εναέρια γραμμή μετάδοσης δύναμης. Το υλικό αντίστασης έντασης είναι aramid νήμα με τις υψηλές ενότητες ελαστικότητας. Και η βελτιστοποίηση της δομής μπορεί να επεκτείνει το βάρος του καλωδίου και των μηχανικών και σωματικών ιδιοτήτων της κατάλληλα και να ελαχιστοποιήσει το φορτίο στον πύργο.
Χαρακτηριστικά γνωρίσματα:
1. Μικρή εξωτερική διάμετρος και υψηλή εκτατή αντίσταση
2. Υψηλός μορφωματικός της ελαστικότητας
3. Μικρός συντελεστής θερμικής επέκτασης
4. Άριστη ικανότητα ευελιξίας
Πρότυπα:
Το καλώδιο ινών ADSS θα συμμορφωθεί με τις απαιτήσεις αυτής της προδιαγραφής και να συναντηθεί γενικά ή των καλύτερων πιό πρόσφατων προτύπων:
ITU-Τ G.650: Ορισμοί και μέθοδοι δοκιμής για τις γραμμικές, αιτιοκρατικές ιδιότητες της single-mode ίνας και του καλωδίου
ITU-Τ G.657: Χαρακτηριστικά μιας κάμπτοντας οπτικής ίνας και ενός καλωδίου τρόπου απώλειας αναίσθητων ενιαίων για το δίκτυο πρόσβασης
IEC 60794-1-2: Καλώδια οπτικής ίνας, μέρος 2, γενικές προδιαγραφή-βασικές διαδικασίες δοκιμής οπτικών καλωδίων
IEC 60794-1-21: Καλώδια οπτικής ίνας, μέρος 1-21, γενική προδιαγραφή - βασικές διαδικασίες δοκιμής οπτικών καλωδίων - μηχανικές μέθοδοι δοκιμών
IEC 60794-1-22: Καλώδια οπτικής ίνας, μέρος 1-22, γενική προδιαγραφή - βασικές διαδικασίες δοκιμής οπτικών καλωδίων - περιβαλλοντικές μέθοδοι δοκιμής
IEC 60794-5-10: Καλώδια οπτικής ίνας – μέρος 5,10: Οικογενειακή προδιαγραφή για τα υπαίθρια καλώδια οπτικής ίνας μικροϋπολογιστής-αγωγών, τους μικροϋπολογιστής-αγωγούς και τους προστατευμένους μικροϋπολογιστής-αγωγούς για την εγκατάσταση με το φύσηγμα
Δομή καλωδίων:
Τεχνικές λεπτομέρειες:
| Όνομα προϊόντων | Ενιαίος τρόπος 2 καλωδίων G652D ινών ADSS πυρήνας | |
| Στοιχεία | Όρος | Αξία |
| Αρίθμηση ινών | - | πυρήνας 2 έως 144 |
| Μέγιστη εκτατή δύναμη (ν) | Βραχυπρόθεσμος | Σύμφωνα με ζητούμενος |
| Μακροπρόθεσμος | Σύμφωνα με ζητούμενος | |
| Μέγιστη δύναμη συντριβής (N/mm) | Βραχυπρόθεσμος | 3000 /2200 |
| Μακροπρόθεσμος | 1000 | |
| Ελάχιστη ακτίνα κάμψεων (χιλ.) | Στατική | 12.5 * διάμετρος καλωδίων |
| Δυναμική | * διάμετρος καλωδίων 25 | |
| Μήκος τυμπάνων (χλμ) | - | 2 έως 4 |
| Θερμοκρασία εργασίας (℃) | - | -40 έως +60 |
| Μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες | ||
Λεπτομέρειες ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | ||
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm | |
| σε 1550nm | 10.4±0.6 | µm | ||
| Συντελεστής μείωσης | σε 1310nm | ≤0.35 | dB/km | |
| σε 1550nm | ≤0.22 | dB/km | ||
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 έως 1324 | NM | ||
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (NM2·χλμ) | ||
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | ||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | ||
| Μη-κυκλικότητα επένδυσης | ≤1 | % | ||
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | ||
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | ||
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | ||
| Κατσάρωμα | ≥4 | μ | ||
| Πίεση απόδειξης | ≥0.69 | GPa | ||
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν | |
| Τιμή κορυφής | 1.3-8.9 | Ν | ||
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι | σε 1550nm | ≤0.05 | DB |
| Ф32mm, κύκλοι 1 | σε 1550nm | ≤0.05 | DB | |
Τυποποιημένο μήκος τυμπάνων (προσαρμοσμένο υποστήριξη μήκος τυμπάνων)
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Μαύρος | Κίτρινος | Πορφυρός | Ροζ | Aqua |
| Αριθ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φυσικός | Κίτρινος | Πορφυρός | Ροζ | Aqua |
| Ι | Ι | Ι | Ι | Ι | Ι | Ι | Ι | Ι | Ι | Ι | Ι |
Χαλαρό χρώμα σωλήνων: (Προσαρμοσμένο υποστήριξη χρώμα)
| Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Μαύρος | Κίτρινος | Πορφυρός | Ροζ | Aqua |
| Αριθ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Φυσικός | Κίτρινος | Πορφυρός | Ροζ | Aqua |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC ADSS 12 έως 288 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
Παρατηρήσεις:
Οι απαιτήσεις λεπτομέρειας πρέπει να μας σταλούν σε για το σχέδιο καλωδίων και τον υπολογισμό τιμών. Κάτω από τις απαιτήσεις είναι ένας μούστος:
Α, επίπεδο τάσης γραμμών μετάδοσης ισχύος
Β, αρίθμηση ινών
Γ, έκταση ή εκτατή δύναμη
Δ, καιρικές συνθήκες
