Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: HYOC
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Opgw-60
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 4KM
Τιμή: 1000USD/KM to 3000USD/KM
Συσκευασία λεπτομέρειες: Τύμπανο σιδήρου
Χρόνος παράδοσης: 30 ημέρες
Δυνατότητα προσφοράς: 1000KM/Month
Επίπεδο τάσης: |
100kv σε 1000kv |
Αρίθμηση ινών: |
12f σε 48f |
Εκτατή δύναμη: |
50KN σε 200KN |
Ρεύμα βραχυκυκλώματος: |
20 σε 200kA ² s |
Επίπεδο τάσης: |
100kv σε 1000kv |
Αρίθμηση ινών: |
12f σε 48f |
Εκτατή δύναμη: |
50KN σε 200KN |
Ρεύμα βραχυκυκλώματος: |
20 σε 200kA ² s |
Τα υπερυψωμένα επίγεια καλώδια acs συνδέουν με καλώδιο έξω από το εναέριο υπερυψωμένο καλώδιο ινών σχεδίου σωλήνων ανοξείδωτου ηλεκτροφόρων καλωδίων opgw
Περιγραφή:

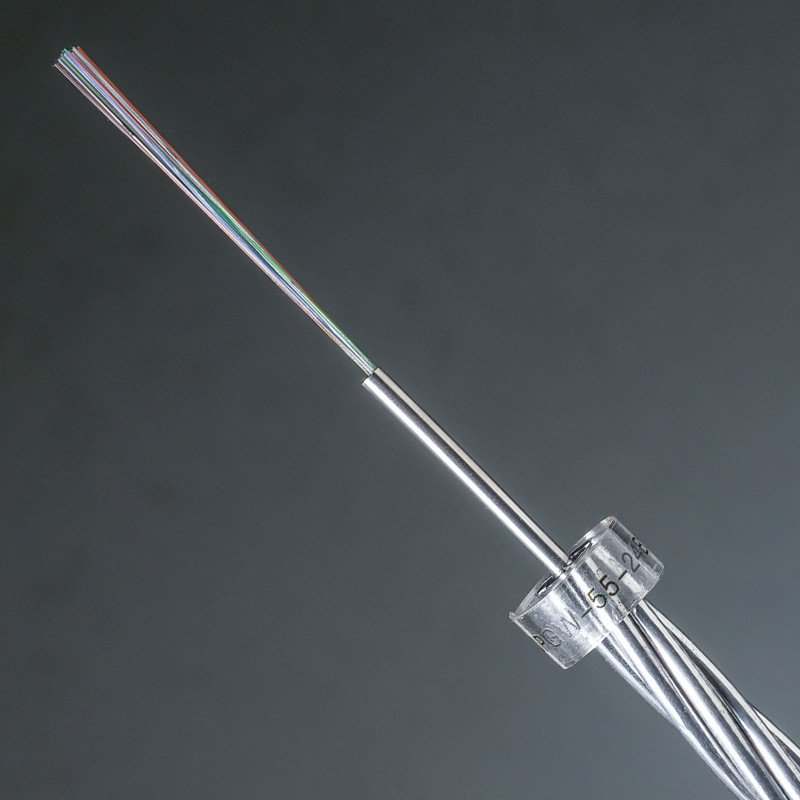

Τα σχέδια OPGW/OPPC HUIYUAN (σύνθετο υπερυψωμένο επίγειο καλώδιο οπτικής ίνας & οπτικός αγωγός φάσης) είναι βασισμένα στην ιδιαίτερα αξιόπιστη και γερή τεχνολογία σωλήνων ανοξείδωτου. Ο σωλήνας ανοξείδωτου είναι είτε προσαραγμένος στο πρώτο στρώμα OPGW/OPPC (προσαραγμένο σχέδιο σωλήνων) είτε τοποθετημένος στον πυρήνα του καλωδίου (κεντρικό σχέδιο σωλήνων).
Χαρακτηριστικά γνωρίσματα:
Η μονάδα οπτικής ίνας ανοξείδωτου του κεντρικού χαλαρού σωλήνα και άλλα καλώδια είναι στριμμένες ταυτόχρονα
Η ίνα μπορεί να πάρει ένα καλύτερο υπερβολικό μήκος στο σωλήνα ανοξείδωτου
Το ακριβές σχέδιο της διατομής καλωδίων εξασφαλίζει τις ηλεκτρικές ιδιότητες, τις μηχανικές και σωματικές ιδιότητες, και τη θερμική σταθερότητα του καλωδίου
Οικονομικώς αποδοτικός
Υψηλός - ποιότητα
Πρότυπα:
ITU-Τ G.650: Ορισμοί και μέθοδοι δοκιμής για τις γραμμικές, αιτιοκρατικές ιδιότητες της single-mode ίνας και του καλωδίου
ITU-Τ G.652: Χαρακτηριστικά μιας single-mode οπτικής ίνας και ενός καλωδίου
IEC 60793-2-50 B1.3: Τμηματική προδιαγραφή για τις ενιαίες ίνες τρόπου κατηγορίας Ψ
IEEE 1138: Τυποποιημένη κατασκευή των σύνθετων υπερυψωμένων επίγειων καλωδίων οπτικών ινών (OPGW) για τη χρήση στα ηλεκτροφόρα καλώδια ηλεκτρικής χρησιμότητας
ASTM B398: Τυποποιημένη προδιαγραφή για το από κράμα αργιλίου καλώδιο 6201-T81 για ηλεκτρικούς λόγους
ASTM Β 415: Τυποποιημένη προδιαγραφή για τους σκληρός-συρμένους αργίλιο-ντυμένους αγωγούς χάλυβα
ASTM B416: Προδιαγραφή για τους ομόκεντρος-λαϊκός-προσαραγμένους αργίλιο-ντυμένους αγωγούς χάλυβα
EIA/TIA-455: Τυποποιημένες διαδικασίες δοκιμής για τις οπτικές ίνες, καλώδια, μετατροπείς, αισθητήρες, που συνδέουν και που ολοκληρώνουν τις συσκευές και άλλα τμήματα οπτικών ινών
EIA 492A: Γενική προδιαγραφή για τις οπτικές ίνες κυματοδηγού
EIA 472A: Τμηματική προδιαγραφή για τα καλώδια επικοινωνίας οπτικών ινών για την εναέρια χρήση εξωτερικού
Δομή καλωδίων:
Τεχνικές λεπτομέρειες: (κατωτέρω είναι το χαρακτηριστικό καλώδιο για την αναφορά)
| Στοιχεία | Opgw-60 | Opgw-70 | Opgw-90 | Opgw-110 | Opgw-130 |
| Κανένα /diameter του οπτικού σωλήνα (χιλ.) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Κανένα /diameter του καλωδίου Al (χιλ.) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Κανένα /diameter του καλωδίου ACS (χιλ.) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Διάμετρος καλωδίων (χιλ.) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Βάρος καλωδίων (κλ) | 415 | 320 | 374 | 432 | 527 |
| ΣΥΝΕΧΗΣ αντίσταση (20℃ W/km) | 1.36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Συντελεστής της ελαστικότητας (Gpa) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| Ικανότητα βραχυκυκλώματος (Κα ² s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| Μέγιστη θερμοκρασία λειτουργίας (℃) | 200 | 200 | 200 | 200 | 200 |
| Μέγιστη αρίθμηση ινών | 48 | 32 | 48 | 52 | 30 |
| Μας ελάτε σε επαφή με για περισσότερες λεπτομέρειες | |||||
Λεπτομέρειες ινών (G652D):
| Χαρακτηριστικά | Διευκρινισμένες τιμές | Μονάδες | ||
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4 | µm | |
| σε 1550nm | 10.4±0.6 | µm | ||
| Συντελεστής μείωσης | σε 1310nm | ≤0.40 | dB/km | |
| σε 1550nm | ≤0.30 | dB/km | ||
| Μηδέν μήκος κύματος διασποράς (λ0) | 1300 έως 1324 | NM | ||
| Ανώτατη μηά κλίση διασποράς (S0max) | ≤0.092 | CP (NM2·χλμ) | ||
| Κόψτε το μήκος κύματος (λcc) | ≤1260 | NM | ||
| Διάμετρος επένδυσης | 125.0±1.0 | µm | ||
| Μη-κυκλικότητα επένδυσης | ≤1.0 | % | ||
| Διάμετρος επιστρώματος | 245.0±10.0 | µm | ||
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0 | µm | ||
| Μη-κυκλικότητα επιστρώματος | ≤6.0 | % | ||
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8 | µm | ||
| Κατσάρωμα | ≥4 | μ | ||
| Πίεση απόδειξης | ≥0.69 | GPa | ||
| Δύναμη λουρίδων επιστρώματος | Μέση τιμή | 1.0-5.0 | Ν | |
| Τιμή κορυφής | 1.3-8.9 | Ν | ||
| Μακρο κάμπτοντας απώλεια | Ф60mm, 100 κύκλοι | σε 1550nm | ≤0.05 | DB |
| Ф32mm, κύκλοι 1 | σε 1550nm | ≤0.05 | DB | |
Μήκος τυμπάνων
Σύμφωνα με τις απαιτήσεις σας
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Αριθ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Χρώμα | Μπλε | Πορτοκάλι | Πράσινος | Καφετής | Γκρίζος | Άσπρος | Κόκκινος | Μαύρος | Κίτρινος | Πορφυρός | Ροζ | Aqua |
Παρατήρηση:
Οι απαιτήσεις λεπτομέρειας πρέπει να μας σταλούν σε για το σχέδιο καλωδίων και τον υπολογισμό τιμών. Κάτω από τις απαιτήσεις είναι ένας μούστος:
Α, επίπεδο τάσης γραμμών μετάδοσης ισχύος
Β, αρίθμηση ινών
Γ, σχέδιο δομών καλωδίων & διάμετρος
Δ, εκτατή δύναμη
Φ, ικανότητα βραχυκυκλώματος
