Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Chengdu, Κίνα
Μάρκα: HUIYUAN
Πιστοποίηση: ISO9001
Αριθμό μοντέλου: Μίνι-4G652D
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10km
Τιμή: negotiable
Συσκευασία λεπτομέρειες: Ξύλινο τύμπανο
Χρόνος παράδοσης: 5 έως 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 5000Km/Month
Όνομα προϊόντων: |
οπτικό καλώδιο Διαδίκτυο καλωδίων GCYFXTY οπτικών ινών οπτικής ίνας G652D FTTH 4F FTTh |
Αρίθμηση ινών: |
4 ίνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
2.0mm±0.05mm |
Υλικό θηκών: |
Πολυαιθυλένιο υψηλής πυκνότητας |
Εφαρμογή: |
Αέρας που φυσιέται |
Ανθισμένη απόσταση: |
1km |
Εφαρμόσιμο microduct: |
5.00/3.50mm |
Όνομα προϊόντων: |
οπτικό καλώδιο Διαδίκτυο καλωδίων GCYFXTY οπτικών ινών οπτικής ίνας G652D FTTH 4F FTTh |
Αρίθμηση ινών: |
4 ίνα |
Ίνα: |
G652D |
Διάμετρος καλωδίων: |
2.0mm±0.05mm |
Υλικό θηκών: |
Πολυαιθυλένιο υψηλής πυκνότητας |
Εφαρμογή: |
Αέρας που φυσιέται |
Ανθισμένη απόσταση: |
1km |
Εφαρμόσιμο microduct: |
5.00/3.50mm |
οπτικό καλώδιο Διαδίκτυο καλωδίων GCYFXTY οπτικών ινών οπτικής ίνας G652D FTTH 4F FTTh
Περιγραφή
Το καλώδιο οπτικών ινών FTTH του Huiyuan σχεδιάζεται για τον αέρα που φυσά στο microduct. Έχει την έξοχη μικρή διάμετρο και ελαφρύς.
Μικρό μέγεθος και ελαφρύς
Ένωση πλήρωσης σωλήνων που παρέχει τη βασική προστασία για τις ίνες
Μοναδικό σχέδιο της θήκης με τα αυλάκια που εξασφαλίζουν καλή εκτέλεση φυσήγματος αέρα
Το υψηλό φύσηγμα επιταχύνεται σε 50m/min, και τη μεγάλη απόσταση φυσήγματος μέχρι 1000m
Άδεια να εκραγεί και να αντικαταστήσει με τα νέα καλώδια για να κρατήσει η τεχνική ανωτερότητα
Άδεια να κοπούν οι αγωγοί μικροϋπολογιστών οπουδήποτε οποτεδήποτε για τον κλάδο χωρίς επιρροές σε άλλα καλώδια, που σώζουν τις καταπακτές, δώστε τις τρύπες και τις ενώσεις καλωδίων
Τεχνική προδιαγραφή:
| Τύπος καλωδίων | Gcyfxy-4-2,0 |
| Νούμερο ινών | 4 |
| Πάχος θηκών |
Ονομαστική αξία: 0.20mm Μέση τιμή: 0.15mm |
| Διάμετρος καλωδίων | 2.0±0.1mm |
| Βάρος | 4.0 kg/km |
| Μείωση | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| Μέγιστη εκτατή δύναμη | 40 Ν |
| Μέγιστη δύναμη συντριβής | 600 N/100mm |
| Ελάχιστη κάμπτοντας ακτίνα Στατικός/δυναμικός |
10 / διάμετρος καλωδίων 20 Χ |
Προδιαγραφή ινών:
| Χαρακτηριστικά | Διευκρινισμένες τιμές | |
| Διάμετρος τομέων τρόπου | σε 1310nm | 9.2±0.4µm |
| σε 1550nm | 10.4 ± 0.6mm | |
| Συντελεστής μείωσης | σε 1310nm | ≤0.40dB/km |
| σε 1550nm | ≤0.30dB/km | |
| Διάμετρος επένδυσης | 125.0±1.0µm | |
| Μη-κυκλικότητα επένδυσης | ≤1.0% | |
| Διάμετρος επιστρώματος | 245.0±10.0µm | |
| Concentricity επίστρωμα-επένδυσης λάθος | ≤12.0µm | |
| Μη-κυκλικότητα επιστρώματος | ≤6.0% | |
| Concentricity πυρήνας-επένδυσης λάθος | ≤0.8µm | |

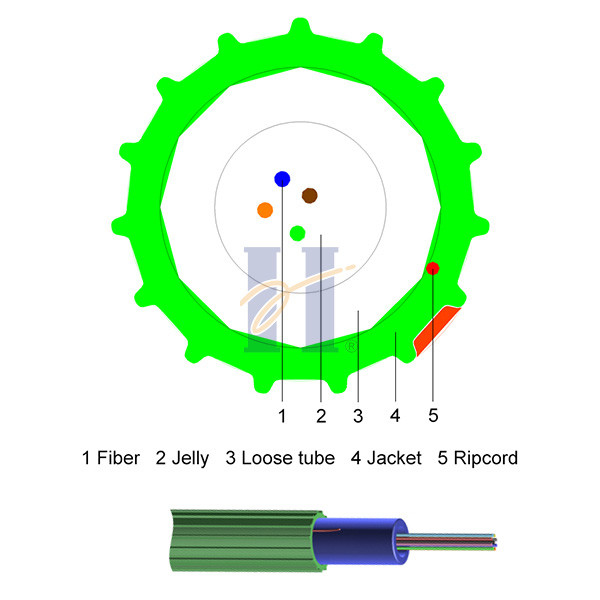

Δομή καλωδίων:
1. HDPE θήκη 2. Ίνα 3. Ζελατίνα 4. Χαλαρός σωλήνας 5. Ripcord
Μηχανική απόδοση
| Στοιχείο | Εξεταστική μέθοδος | Εξεταστικά αποτελέσματα | Διευκρινισμένη αξία | |
| Επαναλαμβανόμενη κάμψη | IEC 60794-1-21-E6 | Μετά από τη δοκιμή, Δa≤0.03 DB Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. |
Ρ: διάμετρος καλωδίων 20 Χ Κάμπτοντας φορτίο: 15N Κάμπτοντας χρόνοι: 25 |
|
| Torsion | IEC 60794-1-21-E7 | Μετά από τη δοκιμή, Δa≤0.03 DB Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. |
Torsion γωνία: ±180º Torsion φορτίο: 15N Torsion χρόνοι: 5 |
|
| Κάμψη καλωδίων | IEC 60794-1-21-E11A | Μετά από τη δοκιμή, η οπτική ίνα δεν σπάζει Η εξωτερική θήκη δεν έχει καμία ορατή ρωγμή. |
Ρ: διάμετρος καλωδίων 20 Χ 10 στροφές Τα κύκλος ζωών: 5 |
|
| Όλη η οπτική δοκιμή προχώρησε σε 1550nm | ||||
Τυποποιημένο μήκος τυμπάνων
2000m/drum, 4000m/drum & 6000m/drum
Χρώμα ινών: (Προσαρμοσμένο υποστήριξη χρώμα)
| Ίνα No.1 = μπλε |
| Ίνα No.2 = πορτοκάλι |
| Ίνα No.3 = πράσινος |
| Ίνα No.4 = κόκκινο |
Τυπωμένη ύλη κειμένων καλωδίων: (Προσαρμοσμένο υποστήριξη κείμενο)
HYOC ΜΊΝΙ 4 G652D [παίξτε τύμπανο το αριθ.] [μήνας-έτος] [μετρητής που χαρακτηρίζει]
